Circolazione di aria calda a pressione variabile Equipaggiamento di asciugatura a vuoto La scelta migliore per i produttori di trasformatori in Sud America

7000×4500×4500

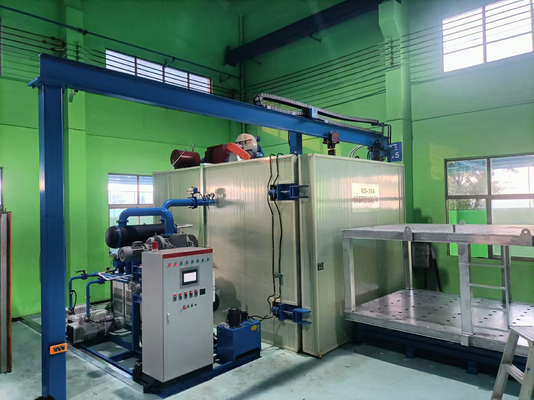

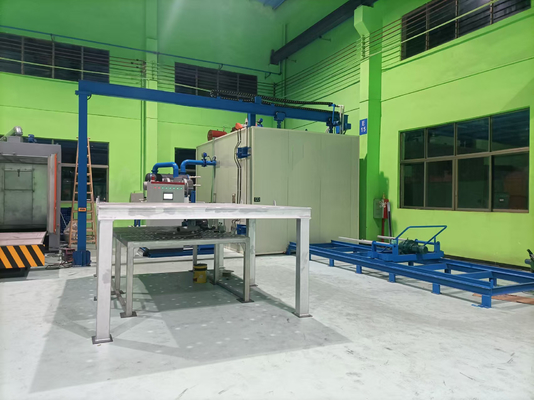

Apparecchiature di asciugatura a vuoto a pressione variabile a circolazione di aria calda

Proposta tecnica e quotazione

L'apparecchiatura di asciugatura a vuoto a pressione variabile è prodotta dalla nostra azienda secondo l'esperto tedesco J Il principio di asciugatura proposto dal dottor Moore (DR,MOLL) è stato sviluppato sulla base della nostra esperienza nella progettazione e produzione di apparecchiature di asciugatura a vuotoL'apparecchiatura è utilizzata principalmente per l'essiccazione dei corpi di trasformatori, trasformatori e condensatori immersi in olio, che possono ridurre il tempo di essiccazione del 40~50% rispetto all'essiccazione al vuoto convenzionale.È un'attrezzatura di processo con prestazioni affidabili, elevata efficienza e risparmio energetico.

In base alle esigenze dell'azienda e in combinazione con le specifiche di progettazione delle apparecchiature di asciugatura a pressione variabile della nostra azienda,è formulata la seguente proposta tecnica::

• Finalità principale dell'apparecchiatura

L'apparecchiatura è utilizzata per il trattamento di asciugatura di trasformatori o altri prodotti elettrici con un livello di tensione pari o inferiore a 110 KV.La parte B garantisce i requisiti di processo e di qualità per il trattamento del prodotto., e fornire schemi di trattamento del processo e procedure di controllo pertinenti per tre livelli di tensione, vale a dire 110KV, 33KV e 11KV.

• Principali caratteristiche tecniche dell'apparecchiatura

Questa serie di attrezzature presenta le seguenti caratteristiche tecniche:

1Il condensatore è dotato di un sistema a vuoto ragionevole e di un condensato sufficiente per evitare in modo efficace l'inquinamento dell'acqua nella pompa a vuoto durante l'essiccazione.

2La pompa a vuoto a vane rotative adotta una pompa a vuoto ecologica e il trattamento senza fumo può essere scaricato direttamente all'interno.

3Durante il processo di riscaldamento, in funzione delle diverse temperature del corpo, la pressione nel serbatoio a vuoto viene periodicamente ridotta a un certo valore mediante un'alternanza automatica della pressione.creare le condizioni più appropriate per l'evaporazione dell'acqua nell'isolamento del corpo, in modo che il processo di evaporazione dell'acqua nel processo di essiccazione sia in uno stato ragionevole.

4L'apparecchiatura può risolvere efficacemente il problema della ruggine del nucleo di ferro nel processo di asciugatura attraverso l'adeguamento del processo di asciugatura a pressione variabile.

5Il livello di automazione delle attrezzature e il livello di tecnologia di lavorazione dei prodotti possono raggiungere il livello avanzato nazionale.e la qualità dei prodotti trasformati può raggiungere il livello dei prodotti superiori nel settore.

6Questa attrezzatura può garantire la sicurezza della produzione e dell'uso.

三,Componenti principali dell'apparecchiatura

1.1. un serbatoio di asciugatura a vuoto;

1.2. Un set di sistema di circolazione dell' aria calda;

1.3. un set di meccanismi di apertura delle porte e del telaio;

1.4. Un set di sistema di vuoto;

1.5. Un set di sistema di condensazione a bassa temperatura;

1.6. Un set di impianti di riscaldamento;

1.7. un set di tubi pneumatici;

1.8. Un set di sistema di acqua di raffreddamento;

1.9. Un set di sistema idraulico;

1.10Un unico sistema di controllo e misurazione.

2,Requisiti per il sito (forniti dalla parte A) e la parte A che coopera deve fornire:

Potenza nominale: 215kW, 380V, 50Hz, trifase, alimentazione collegata all'apparecchio di comando elettrico della parte B

Acqua di raffreddamento: pressione> 0,1 MPa, serbatoio di acqua circolante> 8 m3.

Superficie del pavimento dell'apparecchiatura: 8500 × 8800 mm (larghezza x profondità, esclusa la posizione del carrello), pozzo: 8800 × 8500 × 428 mm (lunghezza x larghezza x profondità,attrezzature da confermare sulla base dei disegni di fondazione forniti dalla parte B)

aria compressa: 0,4-0,6Mpa, consumo 0,2 m3/min

3,Composizione, requisiti strutturali e parametri tecnici di ciascun sistema

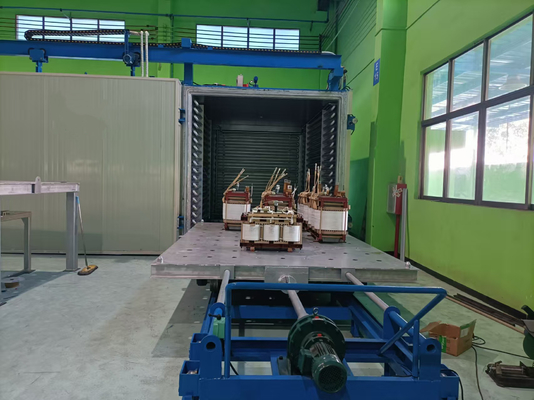

3.1,Serbatoio di asciugatura a vuoto:

3.1.1 Dimensioni effettive all'interno del serbatoio di asciugatura: 7000 × 4500 × 4500 mm (lunghezza × larghezza × altezza, le dimensioni del trasformatore possono essere caricate sopra la superficie del carrello).

Dimensioni interne del corpo del serbatoio di asciugatura: 7150 × 4900 × 5150 mm (lunghezza × larghezza × altezza)

Dimensioni del corpo del serbatoio di asciugatura: 8035 × 5740 × 5730 mm (lunghezza × larghezza × altezza)

L'altezza effettiva all'interno del serbatoio di asciugatura si riferisce all'altezza dal carrello piatto portante all'interno del serbatoio alla parte superiore e alla parete interna del serbatoio.e la porta del serbatoio è spostata e aperta elettricamente (porta singola) con blocco idraulico. La porta del serbatoio si apre da una superficie di 4500 × 4500 mm

3.1.2Il grado massimo di vuoto allo stato freddo è ≤ 50 Pa e il tempo di pompaggio del serbatoio a vuoto a 100 Pa allo stato freddo è ≤ 60 minuti.La velocità di perdita allo stato freddo a carico vuoto è ≤ 200 Pa · L/S (misurata nell'intervallo 50Pa-720Pa).

3.1.3Il serbatoio è riscaldato da un tubo di scarico dell'olio per il trasferimento di calore su tutti e quattro i lati.

3.1.4L'esterno del serbatoio è isolato con lana di roccia e blindato con piastre in acciaio colorato.La temperatura massima sulla superficie esterna non deve essere superiore alla temperatura ambiente di 25 °C (secondo le norme nazionali)..

3.1.5L'anello di tenuta della flangia del serbatoio è un anello di tenuta resistente alle alte temperature e a lunga durata, con una durata di servizio effettiva superiore a 2 anni.La flangia di sigillamento del serbatoio non si deformerà dopo un uso prolungato.

3.1.6 Prevedere un carrello con dimensioni di 6,8 × 4,3 metri, altezza ≤ 0,35 metri e capacità di carico di 50 tonnellate. Il carrello può trasportare grandi trasformatori (con un peso di 50 tonnellate,con tre supporti) e resistono alle alte temperature all'interno del serbatoio a vuotoIl carrello adotta una testa di trazione elettrica per un'entrata e uscita facili del serbatoio.

3.2 Sistema di circolazione dell'aria calda (con riscaldatore)

3.2.1Ventilatore di circolazione interna: 1 unità, velocità: 12000 m3/h

3.2.2. Velocità del ventilatore di scarico: 800 m3/h

3.2.3La circolazione dell'aria calda è collocata nella parte superiore del serbatoio a vuoto, compresa una ventola di circolazione interna, una ventola di scarico, una valvola pneumatica, un riscaldatore, ecc.Funzione di circolazione dell'aria calda del ventilatore di circolazione interna

3.2.4Il riscaldamento è di 27 kW tra il ventilatore circolante e la valvola pneumatica.

3.2.5 Il condotto d'aria si riferisce allo spazio tra la parete interna del serbatoio e la piastra di acciaio.

3.2.6Il ventilatore di circolazione interna è resistente al calore ed è dotato di un motore.

3.2.7 Le valvole a farfalla pneumatiche sono utilizzate come valvole a vuoto.

3.2.8 C'è un filtro sul condotto del ventilatore di aspirazione.

3.2.9. Il ventilatore di scarico esterno è raffreddato con acqua di raffreddamento

3.3,Meccanismo di apertura delle porte e telaio del portale

3.3.1La porta del serbatoio e' spostata elettricamente per aprire la porta, bloccata idraulicamente, e ogni azione e' al suo posto.

3.3.2È composto da portiere della porta del serbatoio, riduttore di azionamento e meccanismo di trasmissione.

3.4,sistema a vuoto

3.4.1"Il sistema a vuoto è configurato come SV-300B+ SV-300B+ SV-300B+ SV-300B quattro serie di pompe a vuoto Leybold) / AFK-MB2400/ AFK-MB4600 (in totale sei pompe a vuoto),La velocità massima di pompaggio del sistema è di 1200L/SIl sistema di vuoto (comprese pompe e valvole) funziona automaticamente in sequenza.

3.4.2"La valvola principale del sistema a vuoto deve essere una valvola principale pneumatica di alta affidabilità e alta fedeltà e il sistema deve essere inoltre dotato di una valvola pneumatica, una valvola di ventilazione elettromagnetica,sensore di pressione, tubi a vuoto e vari accessori.

3.4.3"Il gas estratto dal serbatoio deve essere raffreddato e disidratato dal condensatore.

3.4.4"Configurazione e installazione del sistema, conveniente per il funzionamento e la manutenzione.

3.5,Sistema di condensazione a bassa temperatura

3.5.1 Un condensatore orizzontale viene utilizzato per condensare l'acqua gassosa estratta dal serbatoio a vuoto e ha la funzione di drenaggio manuale senza danneggiare il vuoto.

3.5.2 I tubi in acciaio inossidabile con eccellenti prestazioni di trasferimento di calore devono essere utilizzati come condensatori.

3.5.3 L'impianto è dotato di un raffreddatore ad acqua a bassa temperatura per fornire acqua a bassa temperatura a 10 °C per garantire un buon effetto di condensazione del condensatore.

3.6,Due serie di sistemi di riscaldamento

3.6.1Questa apparecchiatura adotta il metodo di riscaldamento elettrico per il riscaldamento, con due serie di riscaldatori da 72KW. L'olio termico è utilizzato come mezzo di riscaldamento circolante.e la precisione del controllo della temperatura è ≤ ± 3 °C.

3.6.2Questo sistema è costituito da un centro di riscaldamento elettrico, pompe per condotte ad alta temperatura, filtri, valvole ad alta temperatura, manometri, sensori di temperatura, condotte e accessori.Tutte le condotte di riscaldamento all'interno della gamma di attrezzature sono blindate con piastre di freddo SUS430, dipinte e isolate con tubi di lana di roccia.

3.7,Sistema di condotte pneumatiche

3.7.1 Fornire l'aria alle valvole pneumatiche all'interno dell'apparecchiatura.

3.7.2 Il sistema è costituito da un compressore d'aria da 0,2 m3, da un triplo di sorgenti d'aria, da una condotta, da una valvola, ecc.

3.7.3 Pressione di lavoro 0,4-0,6 MPa.

3.8,Sistema di raffreddamento con acqua

3.8.1 Il sistema a vuoto è raffreddato da acqua di raffreddamento circolante indipendente, composta da un frigorifero raffreddato ad aria, da un manometro, da un filtro, da una valvola e da una condotta.

3.8.2 Se la pressione dell'acqua di raffreddamento è insufficiente, l'allarme viene dato nel sistema di controllo principale.

3.9 Sistema idraulico

3.9.1 Utilizzato per bloccare la porta del serbatoio.

3.9.2 Il sistema è costituito da una stazione idraulica, 4 gruppi di cilindri idraulici, condotte, valvole, ecc.

3.10,Sistema di misura e controllo (schermo touch)

3.10.1 Armadio di comando elettrico integrato, con due modalità di comando automatico e di comando manuale.

3.10.2 Come elemento di comando principale, il controller programmabile + touch screen può eseguire il processo di asciugatura a pressione variabile e ha le seguenti funzioni:

rilevamento, visualizzazione e conservazione della temperatura e del vuoto.

Il touch screen controlla e visualizza il diagramma di flusso del processo e lo stato di funzionamento di ciascuna unità di attrezzatura.

Durante il processo di asciugatura, selezionare i parametri di processo in base alle specifiche dei prodotti da trattare e modificare i parametri di processo secondo necessità.

Interlock e interlock tra pompe e valvole.

Realizzare il dispositivo di allarme per insufficiente pressione dell'aria e pressione dell'acqua.

Eseguire automaticamente il processo di asciugatura.

Valutare automaticamente il punto finale di asciugatura.

3.10.4 Il controller programmabile Mitsubishi (Mitsubishi FX series PLC) può completare automaticamente il controllo del processo di asciugatura a pressione variabile.

3.10.5 Per la misurazione del vuoto deve essere utilizzato un misuratore di vuoto digitale.

3.10.6 Per il controllo della temperatura sono utilizzati due set di regolatori di temperatura a display digitale Yuguang, la cui precisione di controllo della temperatura è di ± 3 °C.

3.10.7 Il relé a stato solido è adottato come elemento principale di controllo della temperatura.

3.10.8 Gli altri componenti di controllo devono essere prodotti di marchi nazionali e stranieri di alta qualità.

3.11,Altri requisiti tecnici

3.11.1La superficie esterna di ciascun sistema e di ciascuna condotta è contrassegnata con colori diversi.
