Apparecchiature per l'essiccazione a vuoto con trasformatore di distribuzione a olio immerso

apparecchiature per l'essiccazione a vuoto

Introduzione:Le apparecchiature per l'essiccazione a vuoto a tensione variabile sono attualmente un'apparecchiatura ideale per l'essiccazione di apparecchiature elettriche isolate da carta oleosa, come i trasformatori con tensioni di 220 kV e 110 kV e inferiori,di potenza superiore a 50 W, ma non superiore a 50 WRispetto alla tradizionale asciugatura a circolazione d'aria calda, alla normale asciugatura a vuoto e alle apparecchiature di asciugatura a bassa frequenza, riduce il tempo di lavorazione di circa 1/3, il consumo di energia di 30% -50%,e il tenore minimo di umidità del materiale isolante trattato può raggiungere i 5 ppmL'investimento in attrezzature è solo del 25% -45% di quello delle attrezzature per l'essiccazione in fase a vapore di cherosene.

Principio di funzionamento: con l'aspirapolvere si aumenta la pressione di vapore di saturazione dell'acqua nell'ambiente in cui si trova il materiale isolante della bobina,rendendo più facile l'evaporazione dalla carta isolanteDurante questo periodo, viene continuamente riscaldato e la temperatura aumentata per garantire l'energia di gasificazione dell'acqua, facilitando lo scarico.

Caratteristiche:Il riscaldamento e l'essiccazione ordinari partono dalla superficie e si spostano gradualmente verso l'interno del materiale isolante.i tubi capillari della carta isolante esterna si restringono, che rende difficile l'evaporazione dell'umidità interna e prolunga il tempo di asciugatura.causando il vapore acqueo evaporato e aria calda a circolare insieme nel serbatoioA causa della capacità termica molto maggiore dell'acqua rispetto all'aria, la velocità di riscaldamento è più veloce e la diffusione del vapore acqueo è forte.risultante in una differenza di temperatura relativamente piccola all'interno e all'esterno del materiale isolanteInoltre, a causa del fatto che il riscaldamento ordinario spesso imposta la temperatura di riscaldamento molto alta al fine di abbreviare il tempo di asciugatura,è facile far diventare fragile la carta isolante sulla superficie della bobinaLa temperatura della sorgente di calore dell'apparecchiatura di asciugatura a pressione variabile non supera i 115-120 °C e la temperatura del nucleo di ferro è controllata a 80 °C,quindi il prodotto secco non può avere i problemi di cui sopraA causa di questo vantaggio, l'apparecchiatura di asciugatura a pressione variabile può essere utilizzata anche per l'asciugatura di parti di plastica e di altri prodotti resistenti ad alte temperature.

Il processo di asciugatura a oscillazione a pressione:

1. fase di riscaldamento: 2. fase di disidratazione a pressione variabile: 3. fase di asciugatura finale: 4. valutazione del punto finale:

Composizione dell'apparecchiatura:

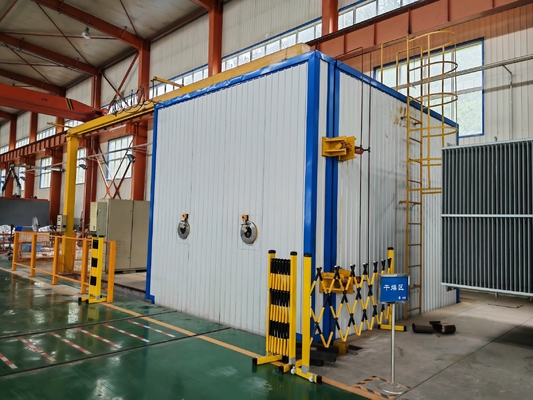

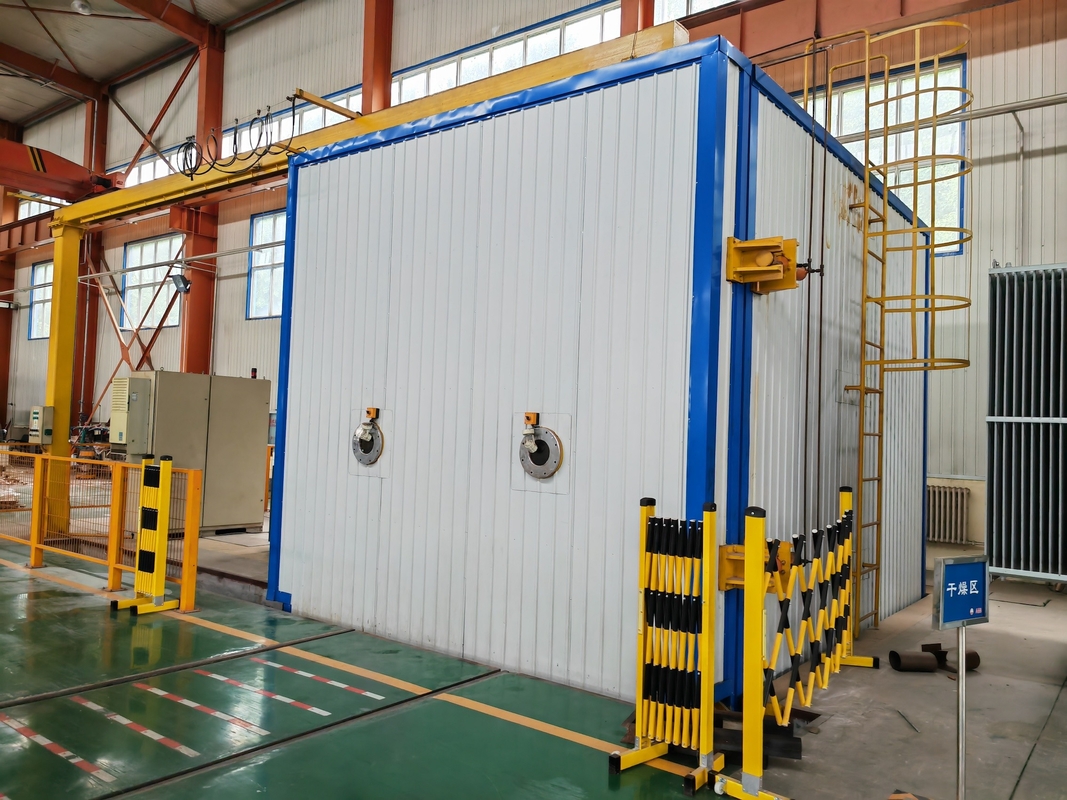

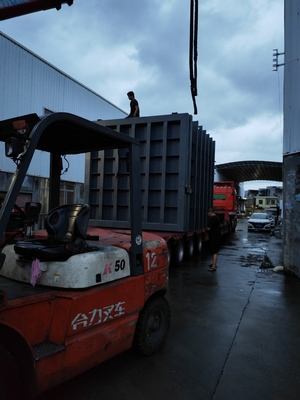

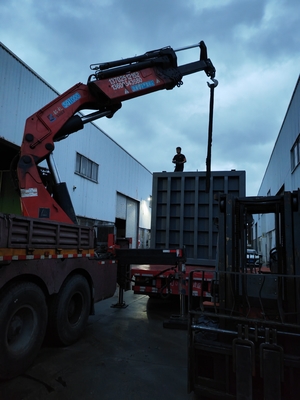

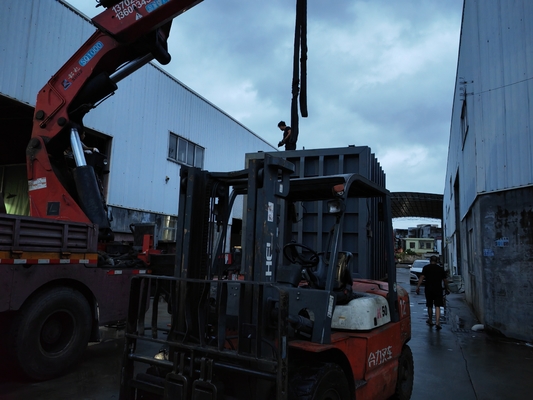

1. corpo del serbatoio di asciugatura a vuoto: ci sono due tipi in base all'uso: circolare e rettangolare.mentre rettangolare è elettricamente e idraulicamente bloccato per l'apertura della porta. i tubi di riscaldamento sono distribuiti all'interno del serbatoio. configurare un carrello di trasporto per l'entrata e l'uscita dei trasformatori nel serbatoio.Per facilitare l'affondamento generale del corpo del serbatoio sotto il suoloGli utenti possono inoltre configurare i propri veicoli con cuscino d'aria.

2. Sistema di carrello: è composto da due parti: un carrello portante e un dispositivo di guida.Esistono due forme di energia per i carrelli automatici: utilizzando la guida in officina ed equipaggiati con veicoli elettrici.

3. Sistema di vuoto: due o tre livelli di vuoto sono configurati in base alle esigenze di utilizzo.

4Sistema di riscaldamento: generalmente, l'olio termico viene utilizzato come mezzo di trasferimento del calore, riscaldato da un riscaldatore elettrico e la circolazione forzata viene effettuata utilizzando una pompa ad alta temperatura.Il calore viene dissipato attraverso il tubo di scarico nel serbatoio a vuotoIl sistema è dotato di un regolatore di temperatura che adotta la regolazione PID e la precisione del controllo della temperatura può raggiungere 1 °C.Il sistema può anche essere controllato da riscaldamento a vapore e dalle valvole di regolazione pneumatiche a film sottile.

5. sistema di condensazione: utilizzato principalmente per condensare l'acqua evaporata da oggetti asciutti, proteggendo l'effettivo funzionamento della pompa a vuoto.mentre le grandi apparecchiature sono dotate di frigoriferi industriali.

6Sistema pneumatico: composto da una fonte di aria compressa, una valvola di controllo, un sistema di rilevamento della pressione, ecc., utilizzato per il controllo di varie valvole di vuoto e di materiale.

7. sistema di raffreddamento dell'acqua: utilizzato principalmente per raffreddare alcune pompe a vuoto e condensatori.

8. sistema idraulico: utilizzato per bloccare le porte rettangolari del serbatoio e anche per eseguire il ribaltamento delle porte del serbatoio. utilizzato per aprire il ponte ribaltamento quando si configura un veicolo cuscino d'aria

9. Sistema di controllo: utilizzato per il controllo dell'intero funzionamento del sistema, ci sono due modalità di controllo: PLC e PLC + PC, entrambe modalità di controllo automatiche.,Non solo i parametri del processo possono essere facilmente modificati, ma anche i parametri in tempo reale possono essere registrati per riferimento futuro.I dispositivi con controllo PC possono anche impostare diverse autorizzazioni per diversi livelli di funzionamento, proteggendo efficacemente i dati di processo e prevenendo incidenti di qualità e di sicurezza.
