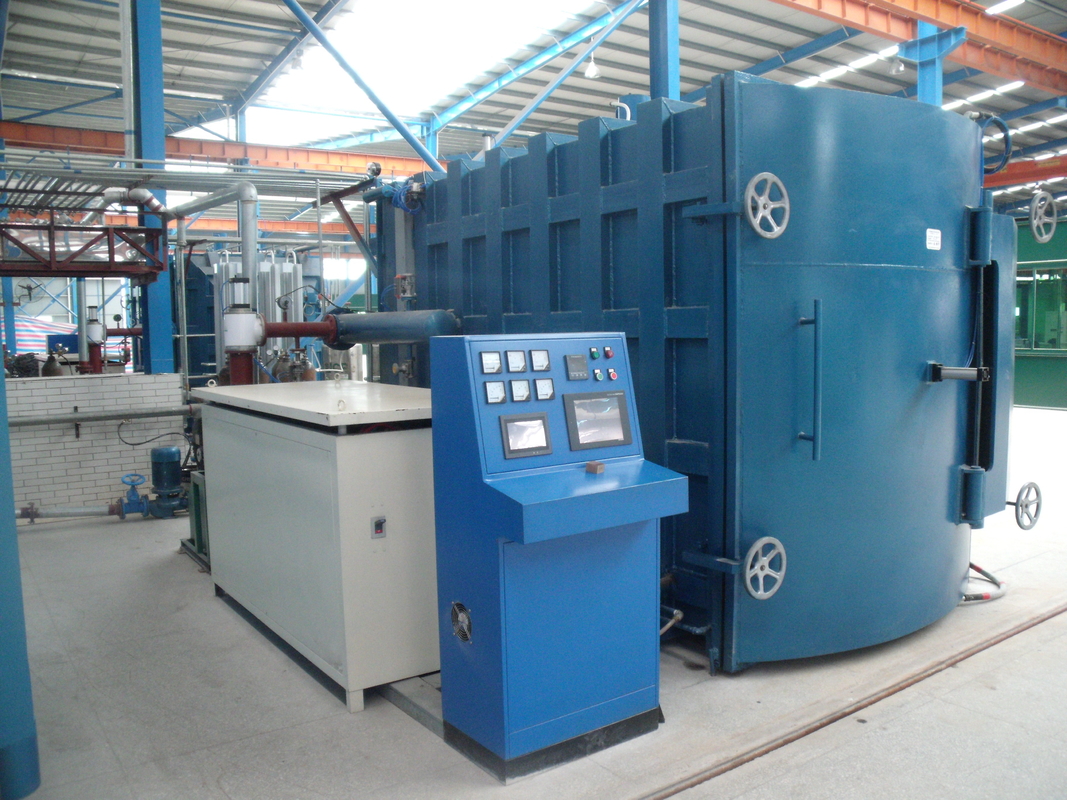

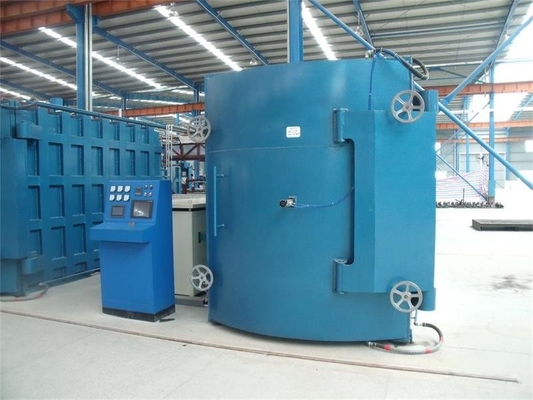

Forno di ricottura a vuoto per lamiere di acciaio al silicio trasformatore

1. Condizioni tecniche

1.1 Parametri tecnici:

1.1.1 Temperatura di esercizio nominale: 850 ℃

Temperatura massima: 900 ℃

1.1.2 Dimensioni effettive della zona di temperatura media: 2600 X 1000 X 1200 (h)

1.1.3 Capacità di elaborazione nominale: 5T/forno

1.1.4 Potenza termica nominale: 220kW

1.1.5 Uniformità della temperatura del forno (a temperatura costante): ± 5 ℃

1.1.6 Grado di vuoto di lavoro: ≤ 10Pa

1.1.7 Grado di vuoto finale: ≤ 9 × 10-2Pa

1.1.8 Tasso di perdita allo stato freddo: ≤ 0,67 Pa/h

1.1.9 Potenza ventola di raffreddamento: 22kW

1.1.10 Potenza totale installata: 210kVA

1.1.11 Portata dell'acqua di raffreddamento: 0,5 T/h, 0,2 MPa

1.1.12 Aumento della temperatura superficiale all'esterno del forno: ≤ 30 ℃

1.1.13 Velocità di riscaldamento massima: ≥ 28 ℃/min (a pieno carico)

1.1.14 Dimensioni esterne (L × L × A): 4200 X 2000 (esclusi carri forno) X 2200

1.1.15 Aria compressa: 0,6 MPa, 0,02 m3/min

1.1.16 Consumo di azoto: 6m3/forno

1.2 Composizione dell'attrezzatura:

1.2.1 Un set di camera a vuoto

1.2.2 Un set di sistema di vuoto

1.2.3 Un set di camere di isolamento

1.2.4 Un set di sistema di riscaldamento

1.2.5 Un set di sistemi di caricamento automatico dell'azoto

1.2.6 Un set di sistemi di raffreddamento ad aria

1.2.7 Un set di tubi dell'acqua di raffreddamento

1.2.8 Un insieme di sistemi di controllo

1.2.9 Un carrello di scarico

1.2.10 Un set di telaio materiale

1.3 Composizione specifica di ciascuna parte:

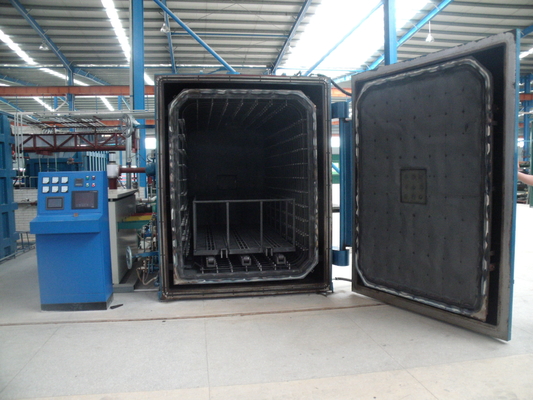

1.3.1 Camera a vuoto

Struttura quadrata orizzontale a camicia raffreddata ad acqua, realizzata in acciaio a basso tenore di carbonio.La porta del serbatoio si trova all'estremità e ruota assialmente verso destra attorno alla cerniera destra per aprirsi.

Il corpo del serbatoio è dotato di un sistema di ventola di miscelazione raffreddato ad aria e riscaldato, un sistema di riscaldamento e isolamento, nonché elettrodi raffreddati ad acqua, fori di ingresso per termocoppia, porte di aspirazione del vuoto, interfacce per valvole di gonfiaggio, vacuometri e interfacce di installazione del vacuometro .

Sono presenti finestre di osservazione, alcuni componenti isolanti e riscaldatori sullo sportello del serbatoio, che può essere aperto e chiuso manualmente.

1.3.2 Sistema di vuoto

È costituito da un'unità pompa per vuoto ZJY-600/ZJY-300/SV300B, un raffreddatore a vuoto, una valvola deflettore per alto vuoto, una valvola deflettore elettromagnetica, una valvola a sfera manuale per vuoto, un tubo corrugato per vuoto in acciaio inossidabile e altri raccordi per tubi.Le valvole principali sono azionate elettricamente.

C'è un sensore di temperatura sulla porta di scarico del raffreddatore sottovuoto.Per ridurre la temperatura del flusso d'aria in ingresso nella pompa per vuoto regolando l'apertura e la chiusura della valvola di estrazione principale quando la temperatura è troppo elevata durante il processo di rimozione del calore dell'N2.

La pompa ZJY600 Roots e la pompa ZJY300 Roots sono entrambi prodotti per il vuoto domestici di Shengde

SV300B è un prodotto leybold tedesco.

1.3.3 Camera isolante e riscaldatore

La camera di isolamento è composta da fibre ceramiche di silicato di alluminio e componenti in acciaio inossidabile.Leggero, con un buon effetto isolante.

Il riscaldatore è composto da parti in ceramica e resistori in lega di nichel-cromo Cr20Ni80.Il riscaldatore è disposto sulle sei superfici superiore, inferiore, sinistra, destra, anteriore e posteriore del pezzo ed è diviso in tre sezioni per il riscaldamento, con tre sezioni per il controllo indipendente della temperatura;Per garantire l'uniformità della temperatura e la velocità di riscaldamento dell'apparecchiatura.

L'elemento riscaldante e l'elemento isolante anteriore si trovano sulla porta del forno e si muovono insieme all'apertura e alla chiusura della porta del forno.

I restanti elementi riscaldanti e isolanti, come quello superiore, inferiore, sinistro, destro e posteriore, vengono installati e fissati sulla parete interna del serbatoio.

1.3.5 Sistema di raffreddamento ad aria:

È composto da un motore dedicato per il forno a vuoto, una ventola resistente al calore, uno smorzatore elettrico, un condotto dell'aria e uno scambiatore di calore raffreddato ad acqua.Quando la temperatura all'interno del forno è inferiore a 600 ℃, la velocità di raffreddamento può essere aumentata facendo circolare l'azoto attraverso una ventola secondo necessità.

Durante il raffreddamento, avviare la ventola all'esterno della camera di isolamento, estrarre N2 dalla camera di isolamento attraverso il condotto dell'aria sulla camera di isolamento, raffreddarlo attraverso uno scambiatore di calore raffreddato ad acqua e la parete interna del forno, quindi ritornare nella camera di isolamento per un raffreddamento rapido;La ventola può regolare la velocità per ottenere una velocità di raffreddamento regolabile.

Lo scambiatore di calore raffreddato ad acqua è circolare, realizzato in rame rosso e acciaio inossidabile, con una grande capacità di scambio termico.

1.3.6 Sistema di tubazioni dell'acqua di raffreddamento

Composto da un manometro a contatto elettrico, valvola a sfera, valvola a saracinesca, serbatoio dell'acqua, tubo metallico e tubo flessibile, responsabile della fornitura di acqua di raffreddamento per elettrodi, motori, involucri di forni, porte di forni, pompe per vuoto, scambiatori di calore raffreddati ad acqua, refrigeratori, eccetera.

Tutti i canali dell'acqua di raffreddamento sono dotati di rilevamento, visualizzazione e allarme della pressione dell'acqua e del flusso dell'acqua.

L'ingresso, l'uscita e la fonte d'acqua sono tutti forniti dal venditore stesso.

1.3.7 Sistema pneumatico:

È costituito da un compressore d'aria, un manometro a contatto elettrico, un triplo pezzo, una valvola, un cilindro e una valvola direzionale.Fornire una fonte di alimentazione d'aria alle valvole del vuoto, ecc.

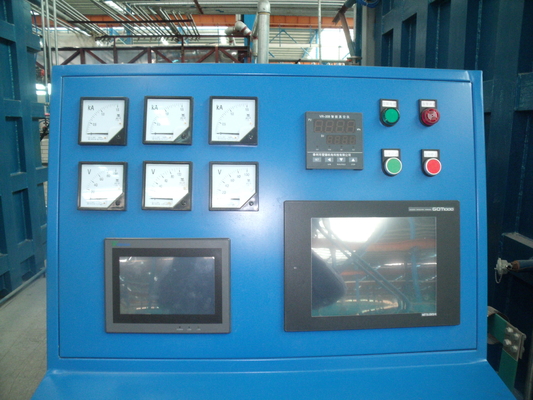

1.3.8 Sistema di controllo:

È costituito da un armadio, un trasformatore, un regolatore di tensione, componenti di controllo, strumenti, fili e cavi ed elettrodi raffreddati ad acqua.

Il controllo del riscaldamento è costituito da un PLC e da un regolatore di tensione.Display digitale della temperatura, realizza automaticamente l'intero processo di ricottura attraverso un programma preimpostato, registrando automaticamente la curva di temperatura del processo e salvandola su un'unità flash USB.

Nel forno sono installati tre set di sonde di temperatura del forno distribuite uniformemente e tre set di sonde di temperatura del nucleo di ferro.

Il sistema di regolazione della potenza composto da un trasformatore e un regolatore di tensione ha sia funzioni di trasformazione che di regolazione della tensione.È un dispositivo regolatore di tensione senza contatto senza trasmissione meccanica e può trasportare carichi per una regolazione fluida e continua.Questo schema di regolazione della potenza offre alta efficienza, risparmio energetico e assenza di rumore grazie all'assenza di perdite magnetiche dal regolatore di tensione magnetico.

Progettare e creare uno schermo di visualizzazione simulato in base al diagramma schematico sul touch screen.

Il design dell'interfaccia di controllo del touch screen include la funzione di impostazione del processo e la funzione di visualizzazione del processo.È possibile preimpostare più di 20 curve di processo.

Il touch screen è un prodotto a colori da 15 pollici di WEINVIEW, il PLC è un prodotto di Mitsubishi in Giappone e il controller e il display della temperatura sono entrambi prodotti da Xiamen Yudian.

1.3.9 Carrello di alimentazione e scarico:

La capacità di carico massima è di 5 tonnellate ed è azionato elettricamente per camminare automaticamente sul binario a terra per ottenere l'alimentazione e lo scarico del materiale.Il binario di guida e il meccanismo di camminamento della cabina funzionano entrambi nella zona fredda e non entrano nella zona calda;Assicurarsi che non si deformi a causa del calore e del carico.

1.3.10 Altri requisiti di controllo:

Protezione da sottotensione della pressione dell'acqua (impossibile avviarsi senza pressione dell'acqua; allarme automatico per mancanza d'acqua durante il funzionamento e interruzione automatica dell'energia di riscaldamento entro 3 minuti) e allarme sonoro e luminoso.

UN.La pompa Roots si avvia automaticamente con un ritardo.

B.L'avvio del riscaldamento è interbloccato con il relativo sistema vuoto.

C.Il sistema di caricamento dell'azoto mantiene automaticamente la pressione costante.

D.Allarme di sottotensione della pressione dell'aria.

1.3.11 La curva del processo di riferimento è la seguente:

UN.Temperatura ambiente~300 ℃ per 2 ore

B.Isolamento a 300 ℃ per 2 ore

C.300-700 ℃ per 8 ore

D.700~800 ℃ per 3 ore

e.Isolamento a 800 ℃ per 2 ore

F.Velocità di raffreddamento di 800~500 ℃: 20~50 ℃/h;

G.Raffreddamento nel forno a 500-250 ℃, con un tempo di raffreddamento di circa 50 ℃/h a 500-250 ℃ e inferiore a 2 ore a 250-50 ℃;Raffreddamento ad aria a 50 ℃.

Quando il peso del pezzo nella zona di temperatura uniforme è superiore a 3 tonnellate, può comunque soddisfare i requisiti del processo di ricottura.

1.3.13 ricottura interno telaio

Il telaio interno di ricottura è realizzato in acciaio inossidabile e resistente al calore, con una dimensione effettiva di 2600 × 1000 × 1200.

1.3.14 Pezzi di ricambio: devono essere utilizzate parti standard e universali e non devono essere utilizzati accessori non standard o difficili da acquistare sul mercato.

2, Elenco delle configurazioni delle apparecchiature

3,Suddivisione del forno di ricottura lamiera di acciaio al silicio:

4,Altri accessori --- che verranno inviati con la macchina

4.1, i documenti verranno inviati con la macchina:

1. Un manuale utente

2. Una copia dello schema del sistema dell'apparecchiatura

3. Una copia dello schema elettrico

4. Uno schema elettrico

5. Un manuale utente per la pompa rotativa a palette SV300B

6. Un manuale utente per la pompa per radici ZJY-300

7. Un manuale utente per la pompa per radici ZJY-600

8. Tutti gli altri manuali e certificati delle parti di supporto.

4.2, i pezzi di ricambio verranno inviati con la macchina:

1. Un set di anelli di tenuta

2. Due fusibili rapidi

3. Un sensore di temperatura
