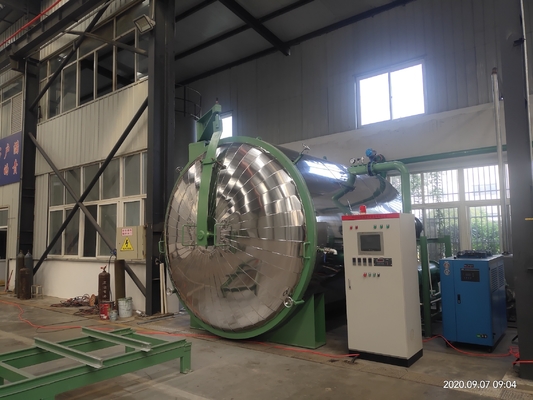

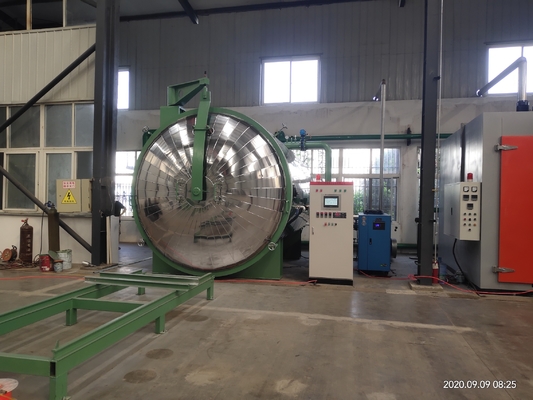

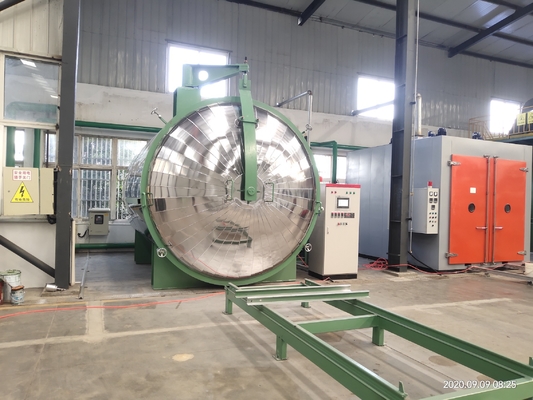

Esportazione in America Centrale 3200 diametro 4000 lunghezza trasformatore di potenza rotondo forno di asciugatura

Lista delle configurazioni:

1 set di corpo del serbatoio a vuoto

1 set di meccanismi di apertura delle porte

4 serie di tubi di scarico all'interno del serbatoio

1 set di carrelli da lavoro

1 set di anello di tenuta della porta del serbatoio

3 serie di sensori di temperatura

1 serie di binari all'interno del serbatoio

1 set di armature isolanti in acciaio inossidabile

1.1Un set di sistemi di apertura delle porte elettriche.

1.1.1Il movimento laterale elettrico della porta del serbatoio apre la porta, il cilindro è bloccato e gli interruttori di movimento di ciascuna azione sono interconnessi per la protezione.

1.1.1. costituito da un portiere trasversale della porta del serbatoio, un riduttore di azionamento e un meccanismo di trasmissione

3.3 Un set di carrelli elettrici

3.3.1 Veicolo di trazione elettrico, motore con riduttore diretto, meccanismo di resistenza

3.3.2 Portamento di carico: 30 tonnellate

3.3.3Dimensioni complessive del carrello di lavoro: 4000 × 2200 (lungo × largo)

3.4. Un set di sistema di vuoto (tre set)

3.4.1Il sistema a vuoto è configurato con SV-300B+SV-300B (Pompa Leybold)/ZJP-600, con un totale di tre pompe a vuoto e una velocità di pompaggio massima di 600L/S. Il sistema a vuoto (comprese le pompe e le valvole) funziona in modo sequenziale e automatico.

3.4.2Il sistema è dotato di un gruppo di valvole del trasformatore a vuoto altamente affidabile, di una valvola di sollievo elettromagnetica, di una valvola di sollievo manuale, di un sensore di vuoto, di una condotta di vuoto e di accessori corrispondenti..Il gruppo delle valvole a pressione variabile comprende la valvola pneumatica DN100, la valvola elettrica DN50 e il sensore di vuoto a film sottile (componente chiave del processo a pressione variabile).

3.4.3Il gas estratto dal serbatoio viene raffreddato e disidratato dal condensatore.

3.5Un set di sistemi di condensazione a bassa temperatura

3.5.1Un nuovo condensatore a struttura orizzontale, in grado di condensare velocemente e efficacemente gas e umidità dal serbatoio e dotato di un dispositivo di drenaggio automatico che non danneggia il vuoto.

3.5.2L'area di condensazione effettiva del condensatore soddisfa i requisiti del processo e il materiale interno è costituito da tubi in acciaio inossidabile.

3.5.3. configurare una serie di refrigeratori per acqua a bassa temperatura integrati 4P per fornire acqua a bassa temperatura inferiore a 10 °C, garantendo un buon effetto di condensazione del condensatore

3.6 Sistema di riscaldamento

3.6.1. riscaldamento centrale, potenza di riscaldamento 74kW (corpo di riscaldamento 72KW, pompa ad alta temperatura 2KW).,un filtro, un sensore di temperatura, una valvola ad alta temperatura, un manometro, un serbatoio di espansione, ecc.

3.6.2Controllo automatico del centro di riscaldamento, allarme di temperatura, temperatura massima di riscaldamento di 130 °C, precisione di controllo della temperatura di ± 5 °C

3.7 Sistema di misurazione e controllo (touch screen)

3.7.1. cabinet di controllo elettrico integrato completamente chiuso con controllo touch screen completo, conveniente per osservare e controllare lo stato di lavoro.

3.72 Il sistema principale mnemonico dell'intero equipaggiamento è il controllo automatico, il controllo della temperatura e l'avvio della pompa a vuoto ha una funzione di protezione di blocco.

3.7.3La visualizzazione digitale della temperatura di ogni punto del serbatoio è intuitiva e affidabile.

3.7.4La misurazione del vuoto utilizza misuratori di resistenza e sensori di vuoto.

3.7.5Il sistema operativo di processo principale è implementato da Mitsubishi.

3.7.6 Valutazione del punto finale: sulla base della pressione parziale del vapore acqueo nel serbatoio,la valutazione del punto finale è eseguita automaticamente per l'intero processo secondo i requisiti del metodo della pressione variabile.

3.7.7L'insieme completo del processo di asciugatura a pressione variabile è fornito dalla nostra azienda.

3.7.8. interblocco e interblocco tra vari circuiti di controllo.

3.7.9. sotto l'acqua e sotto protezione da tensione (aria).

3.7.10L'intero sistema garantisce un funzionamento affidabile nelle condizioni ambientali di produzione della Parte A

3.8 Sistema di raffreddamento dell'acqua

3.8.1È utilizzato per fornire acqua di raffreddamento al condensatore a vuoto e alla pompa a vuoto, costituito da un manometro elettrico, una valvola e una conduttura.

3.8.2 Se la pressione dell'acqua di raffreddamento è insufficiente, viene emesso un allarme.

3.8.3. Le acque di entrata e di uscita di questo sistema sono collegate al sistema pubblico di circolazione dell'acqua della Parte A in loco

3.9 Sistema di aria compressa

Fonte di aria compressa fornita dall'utente (0,3 m3/min)

Il sistema è costituito da tripli pneumatici corrispondenti, manometri, condotte, valvole e condotte

4.0 Altri requisiti tecnici

4.1Tutte le superfici dei componenti del sistema a vuoto che entrano in contatto con il gas estratto (escluse pompe e valvole) devono essere derugate e trattate per evitare la ruggine.

4.2 Ogni sistema e ogni condotta hanno sulla superficie segni di colore diversi.

4,Prezzo

Apparecchi di asciugatura a vuoto per trasformatori
