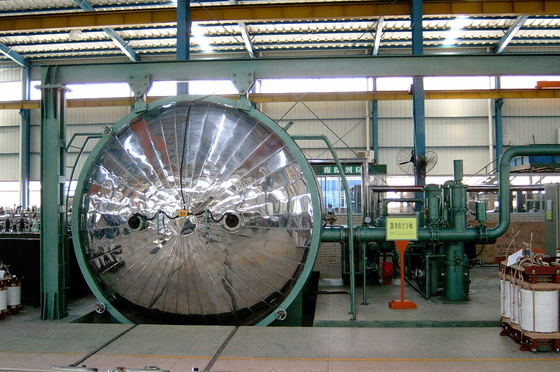

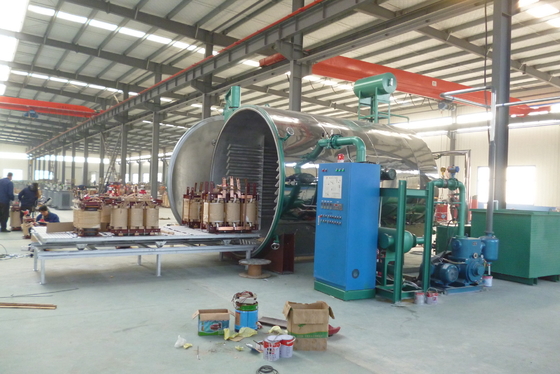

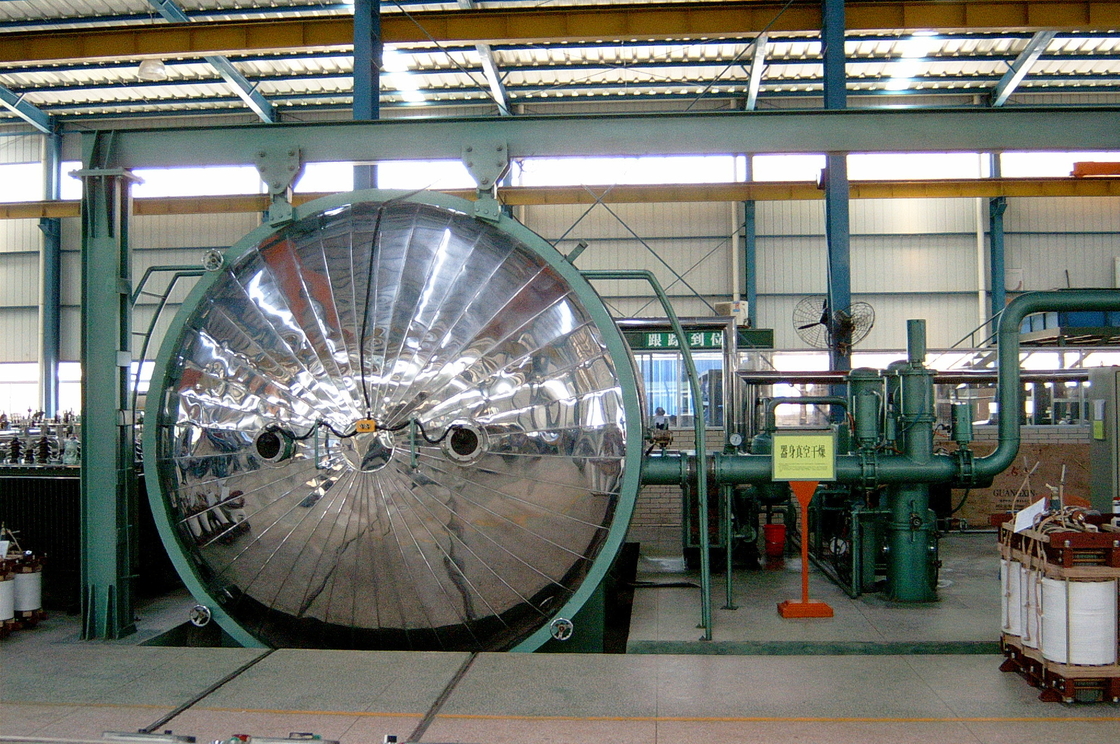

Apparecchi di asciugatura a vuoto per trasformatori
Caratteristiche:
Adottando il processo di asciugatura a oscillazione a pressione, il tempo di asciugatura è ridotto di circa il 30-40% rispetto all'asciugatura a vuoto convenzionale, con prestazioni affidabili, elevata efficienza e risparmio energetico.
Controllo automatico al computer, che consente di eseguire un'asciugatura senza equipaggio e completamente automatica.
Il computer esegue automaticamente il giudizio sul punto finale, e i risultati del giudizio sono accurati e affidabili.
Il metodo di riscaldamento dell'olio di trasferimento termico e del vapore per il tubo di scarico interno del serbatoio è opzionale.
Metodi di apertura delle porte: porta scorrevole elettrica, porta a piegatura idraulica, porta a dondolo elettrica
Struttura del serbatoio: quadrato orizzontale, circolare orizzontale
Scopo principale dell'apparecchiatura
Questa apparecchiatura è utilizzata per il trattamento di asciugatura di trasformatori o altri prodotti elettrici con un livello di tensione di 35 KV o inferiore e una capacità singola di 16000 KVA o inferiore.Parte B garantisce il processo e i requisiti di qualità del trattamento del prodotto, e fornisce piani di trattamento dei processi e relative procedure di controllo per due livelli di tensione di 35 KV e 10 KV.
Proposta tecnica
1. Composizione delle attrezzature
1.1Un set di serbatoi di asciugatura a vuoto
1.2Un set di sistemi di apertura delle porte elettriche.
1.3Un set di carrelli elettrici
1.4Un set di sistema di vuoto.
1.5Un set di sistemi di condensazione a bassa temperatura
1.6Un set di sistemi di riscaldamento.
1.7 Sistema di condotte per l'acqua di raffreddamento
1.8 Una serie di tubi pneumatici
1.9Un set di sistemi di controllo.
2- Potenza dell'apparecchiatura, acqua, fonte di gas e condizioni di base (fornite dall'utente)
2.1Potenza nominale: 110 kW, 380 V, 50 Hz, cabina di distribuzione dedicata a tre fasi e cinque fili, con alimentazione collegata al cabinet di controllo elettrico.
2.2Fonte di acqua: pressione> 0,1 MPa, consumo massimo> 3 m3/h, temperatura dell'acqua ≤ 25 °C.
2.3- aria compressa: 0,4 - 0,6 MPa, con un consumo di aria compressa di circa 0,3 m3/min.
2.4- Impressione dell'attrezzatura: circa 7000 × 8500 mm.
3- Condizioni tecniche di ciascun sistema
3.1Un set di serbatoi di asciugatura a vuoto
Indicatori tecnici:
La porta laterale elettrica si apre e quando la porta del serbatoio è chiusa in posizione,è bloccato pneumaticamenteLa direzione di apertura della porta è rivolta verso la porta del serbatoio e spostata elettricamente verso il lato destro per aprirla.

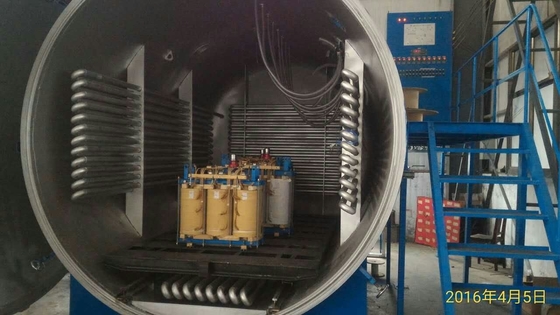

Grado di vuoto estremo (senza carico, a freddo) ≤ 10Pa, tasso di perdite (senza carico, a freddo) ≤ 100Pa · L/S. Il serbatoio è riscaldato da una fila di tubi Negage.L'olio di trasferimento termico viene utilizzato come mezzo di trasferimento termicoL'area dei tubi a fila riscaldati soddisfa i requisiti di processo del metodo a pressione variabile.sotto e sul retro).
La temperatura di funzionamento è di 115 ± 5 °C, con controllo automatico della temperatura.la temperatura del corpo, e il materiale isolante.
L'anello di tenuta della flangia del corpo del serbatoio è un anello di tenuta resistente alle alte temperature e all'olio.
Il serbatoio è dotato di un carrello di lavoro, con una capacità di carico di 30 T e una dimensione di 2200 mmX4000 mm.
Isolamento in lana di roccia, armatura in lamiera in acciaio inossidabile (SUS430)
