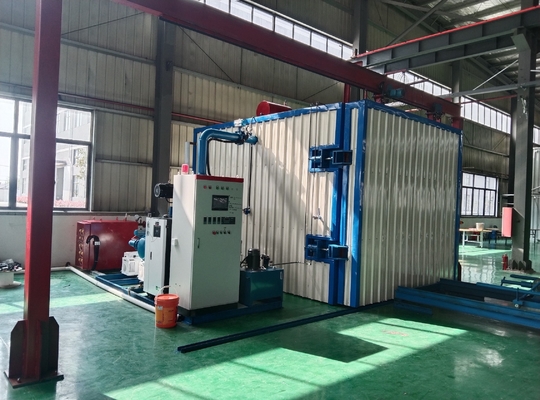

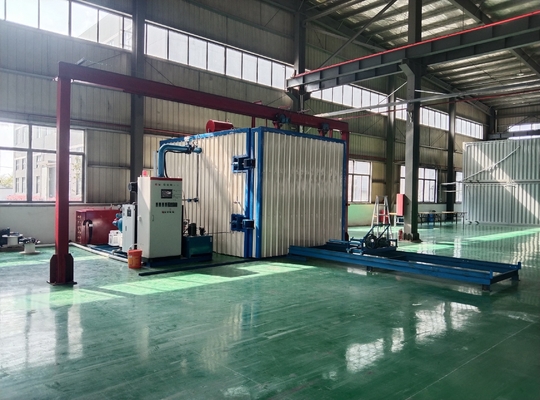

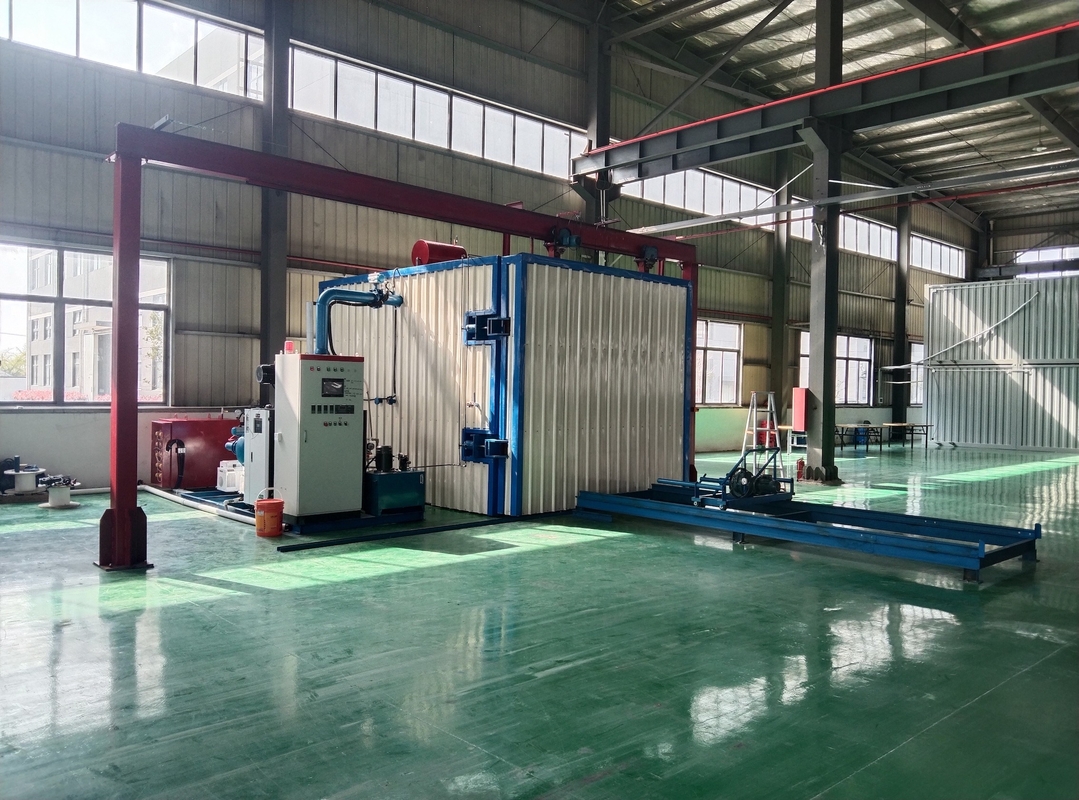

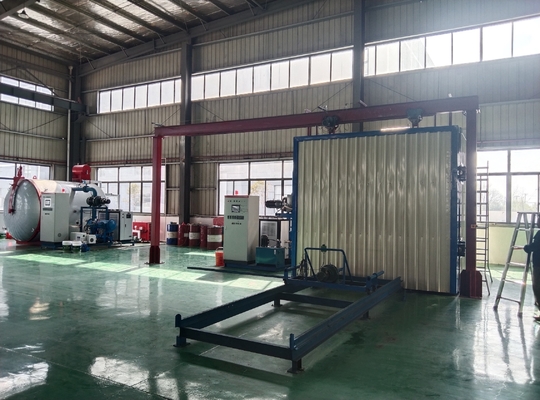

Forno per l'essiccazione del GPL per trasformatori quadrati 4000×3000×3000

4000 × 3000 × 3000

Apparecchiature per l'essiccazione a vuoto del GPL a trasformatore

Proposta tecnica

Lo scopo del trattamento di asciugatura a vuoto del trasformatore è quello di rimuovere l'umidità dal materiale isolante del trasformatore e di migliorare le sue prestazioni elettriche.causare il restringimento e la deformazione dei componenti isolanti del prodotto è utile per la deformazione da compressione, garantendo le dimensioni geometriche del prodotto e aumentandone la resistenza meccanica, poiché sui trasformatori, ad eccezione del nucleo di ferro e dei fili, vengono utilizzati quasi tutti i materiali isolanti,e vari componenti isolanti assorbono inevitabilmente l'umidità dall'aria durante i processi di stoccaggio e produzioneL'umidità nei componenti di isolamento è il fattore principale che influenza le prestazioni elettriche dell'isolamento.e per migliorare le prestazioni elettriche di isolamento dei prodotti e garantire il loro normale funzionamentoI trasformatori devono essere essiccati sotto vuoto.

• Scopo principale dell'apparecchiatura

Questa apparecchiatura è utilizzata per il trattamento di essiccazione di trasformatori o altri prodotti elettrici con livelli di tensione inferiori o uguali a 110 KV.La seconda parte garantisce i requisiti di processo e di qualità per la trasformazione del prodotto, e fornire piani di elaborazione dei processi e relative procedure di controllo per tre livelli di tensione di 110KV, 33KV e 11KV

• Principali caratteristiche tecniche dell'apparecchiatura

Questa apparecchiatura ha le seguenti caratteristiche tecniche:
1Il sistema di vuoto è progettato in modo ragionevole e il condensatore scarica acqua di condensato sufficiente, evitando efficacemente l'inquinamento idrico della pompa di vuoto durante il processo di asciugatura.
2La pompa a vuoto a pale rotative adotta una pompa a vuoto ecologica, che può essere scaricata direttamente all'interno senza trattamento del fumo.
3Durante il processo di riscaldamento, in base alle diverse temperature del corpo, la pressione all'interno del serbatoio a vuoto viene periodicamente ridotta a un certo valore mediante un'alternanza automatica della pressione.creare le condizioni più idonee per l'evaporazione dell'acqua durante il processo di isolamento del corpo e mantenere il processo di evaporazione dell'acqua in uno stato ragionevole durante il processo di asciugatura.
4Questa apparecchiatura può risolvere efficacemente il problema della ruggine sul nucleo di ferro durante il processo di asciugatura regolando il processo di asciugatura a pressione variabile.
5Il livello di automazione delle attrezzature e la tecnologia di lavorazione dei prodotti ha raggiunto il livello avanzato in Cina, e la qualità dei prodotti trasformati ha raggiunto il livello di prodotti leader del settore.
6Questa attrezzatura può garantire la sicurezza della produzione e dell'uso.

三,Componenti principali dell'apparecchiatura

I componenti principali dell'intera attrezzatura sono i seguenti:
1.1 serbatoio di asciugatura sotto vuoto;
1.2 una serie di meccanismi e cornici di apertura delle porte;
1.3 una serie di sistemi a vuoto;
1.4 sistema di condensazione a bassa temperatura;
1.5 Due serie di sistemi di riscaldamento
1.6 un sistema di condotte pneumatiche;
1.7 sistema di acqua di raffreddamento;
1.8 una serie di sistemi idraulici;
1.9 Sistema di controllo e misura

2,Requisiti per il sito (forniti dalla parte A) e la parte A che coopera deve fornire:

Potenza nominale: 35kW, 480V, 60Hz, trifase, alimentazione connessa al cabinet di controllo elettrico della parte B

Acqua di raffreddamento: pressione > 0,1 MPa, serbatoio di acqua circolante > 8 m3.

La superficie del pavimento dell'apparecchiatura: 4500 × 6500 mm, pozzo: 4500 × 4000 × 450 mm di lunghezza × larghezza × altezza)

aria compressa: 0,4-0,6Mpa, consumo 0,2 m3/min

3,Composizione, requisiti strutturali e parametri tecnici di ciascun sistema

3.1,Serbatoio di asciugatura a vuoto:

3.1.1 Dimensione interna effettiva del serbatoio di asciugatura 3000 × 3000 × 3000 mm (lungo × largo × alto), tipo orizzontale,l'altezza effettiva si riferisce all'altezza dal vagone piatto portante nel serbatoio alla parete interna del tetto del serbatoio, la porta del serbatoio è spostata elettricamente per aprire la porta, bloccata idraulicamente, e la porta del serbatoio è controllata da 3000 × 3000 mm di faccia aperta.

3.1.2 Il grado limite di vuoto allo stato freddo deve essere ≤ 100 Pa ((1mbar), il tempo di pompaggio del serbatoio a vuoto a 100 Pa allo stato freddo deve essere ≤ 60 min,e il tasso di fuga d'aria allo stato freddo senza carico deve essere ≤ 200Pa · L/S (5mbar.L/S) ((l'intervallo di misura è compreso tra 50Pa e 720Pa).

3.1.3 Il serbatoio è riscaldato dal tubo di scarico dell'olio per il trasferimento del calore su quattro lati.

3.1.4 La lana di roccia viene utilizzata all'esterno del serbatoio per l'isolamento termico e la piastra di acciaio colorato per la corazzatura.La temperatura massima della superficie esterna non deve essere superiore di 25 °C alla temperatura ambiente (secondo la norma nazionale).

3.1.5 L'anello di tenuta della flangia del serbatoio è un anello di tenuta a forma speciale resistente alle alte temperature e di lunga durata, con una durata di servizio effettiva superiore a 2 anni.La flangia del serbatoio non si deformerà dopo un lungo utilizzo.

3.1.6 Disposizione 2,8 × 2,8 M, altezza ≤ 0,35 M, carrello portante 20 T. Il carrello può sopportare un grande trasformatore (50 T, tre punti di appoggio) e una temperatura elevata nel serbatoio a vuoto.Il carrello è azionato da una testa di trazione elettrica, che è conveniente per entrare e uscire dal serbatoio.

3.2,Meccanismo di apertura delle porte e telaio del portale

3.2.1La porta del serbatoio e' spostata elettricamente per aprire la porta, bloccata idraulicamente, e ogni azione e' al suo posto.

3.2.2È composto da portiere della porta del serbatoio, riduttore di azionamento e meccanismo di trasmissione.

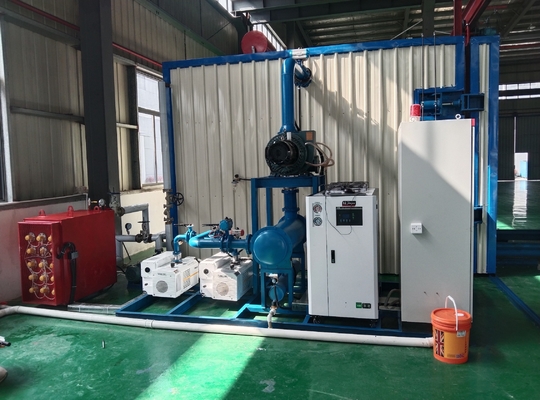

3.3,sistema a vuoto

3.3.1Il sistema di vuoto è configurato come SV-300+SV-300Pompa Leyboldpompe a vuoto) /ZJP-600 ((in totale cinque pompe a vuoto), e la velocità massima di pompaggio del sistema è di 600L/S. Il sistema a vuoto (comprese pompe e valvole) funziona automaticamente in sequenza.

3.3.2"La valvola principale del sistema a vuoto deve essere una valvola principale pneumatica di alta affidabilità e alta fedeltà e il sistema deve essere inoltre dotato di una valvola pneumatica, una valvola di ventilazione elettromagnetica,sensore di pressione, tubi a vuoto e vari accessori.

3.3.3"Il gas estratto dal serbatoio deve essere raffreddato e disidratato dal condensatore.

3.3.4"Configurazione e installazione del sistema, conveniente per il funzionamento e la manutenzione.

3.4,Sistema di condensazione a bassa temperatura

3.4.1 Un condensatore orizzontale viene utilizzato per condensare l'acqua gassosa estratta dal serbatoio a vuoto e ha la funzione di drenaggio manuale senza danneggiare il vuoto.

3.4.2 I tubi in acciaio inossidabile con eccellenti prestazioni di trasferimento di calore devono essere utilizzati come condensatori.

3.4.3 L'impianto è dotato di un raffreddatore ad acqua a bassa temperatura per fornire acqua a bassa temperatura a 10 °C per garantire un buon effetto di condensazione del condensatore.

3.5,Un set di impianti di riscaldamento

3.5.1 Questa serie di apparecchiature utilizza una macchina a temperatura dello stampo per riscaldare l'olio di trasferimento di calore con una serie di apparecchiature di trasferimento di calore.Equipaggiato con una macchina a temperatura di 150000 calorie che brucia gas di petrolio liquefatto con una precisione di controllo della temperatura ≤ ± 5 °C.

3.5.2 Questo sistema è composto da una macchina per la temperatura dello stampo (motore a combustione), una pompa di olio per il trasferimento di calore ad alta temperatura (corrispondente alla macchina per la temperatura dello stampo), un filtro, una valvola ad alta temperatura,un manometro, un sensore di temperatura, condotte e accessori; tutti i condotti di riscaldamento della gamma di apparecchiature sono blindati con lamiere di acciaio inossidabile SUS430,e isolati con tubi di lana di roccia.

3.6,Sistema di condotte pneumatiche

3.6.1 Fornire un'alimentazione d'aria alle valvole pneumatiche all'interno dell'apparecchiatura.

3.6.2 Il sistema è costituito da un compressore d'aria da 0,2 m3, da un triplo di sorgenti d'aria, da una condotta, da una valvola, ecc.

3.6.3 Pressione di lavoro 0,4-0,6 MPa.

3.7,Sistema di raffreddamento con acqua

3.7.1 Il sistema a vuoto è raffreddato da acqua di raffreddamento circolante indipendente, composta da un frigorifero raffreddato ad aria, da un manometro, da un filtro, da una valvola e da una condotta.

3.7.2 Se la pressione dell'acqua di raffreddamento è insufficiente, l'allarme viene dato nel sistema di controllo principale.

3.8 Sistema idraulico

3.8.1 Utilizzato per bloccare la porta del serbatoio.

3.8.2 Il sistema è costituito da una stazione idraulica, 4 gruppi di cilindri idraulici, condotte, valvole, ecc.

3.9,Sistema di misura e controllo (schermo touch)

3.9.1 Armadio di comando elettrico integrato, con due modalità di comando automatico e di comando manuale.

3.9.2 Come elemento di comando principale, il controller programmabile + touch screen può eseguire il processo di asciugatura a pressione variabile e ha le seguenti funzioni:

rilevamento, visualizzazione e conservazione della temperatura e del vuoto.

Il touch screen controlla e visualizza il diagramma di flusso del processo e lo stato di funzionamento di ciascuna unità di attrezzatura.

Durante il processo di asciugatura, selezionare i parametri di processo in base alle specifiche dei prodotti da trattare e modificare i parametri di processo secondo necessità.

Interlock e interlock tra pompe e valvole.

Realizzare il dispositivo di allarme per insufficiente pressione dell'aria e della pressione dell'acqua.

Eseguire automaticamente il processo di asciugatura.

Valutare automaticamente il punto finale di asciugatura.

3.9.4 Il controller programmabile Mitsubishi (Mitsubishi FX series PLC) può completare automaticamente il controllo del processo di asciugatura a pressione variabile.

3.9.5 Per la misurazione del vuoto deve essere utilizzato un misuratore di vuoto digitale.

3.9.6 Per il controllo della temperatura sono utilizzati due serie di regolatori di temperatura a display digitale Yuguang, la cui precisione di controllo della temperatura è di ± 3 °C.

3.9.7 Il relé a stato solido è adottato come elemento principale di controllo della temperatura.

3.9.8 Gli altri componenti di controllo devono essere prodotti di marchi nazionali ed esteri di alta qualità.

3.10,Altri requisiti tecnici

3.10.1La superficie esterna di ciascun sistema e di ciascuna condotta è contrassegnata con colori diversi.
