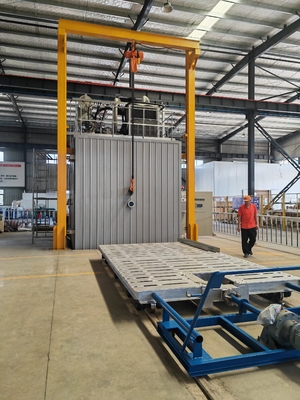

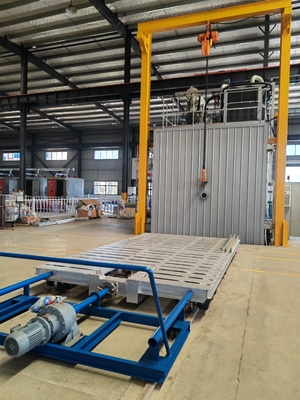

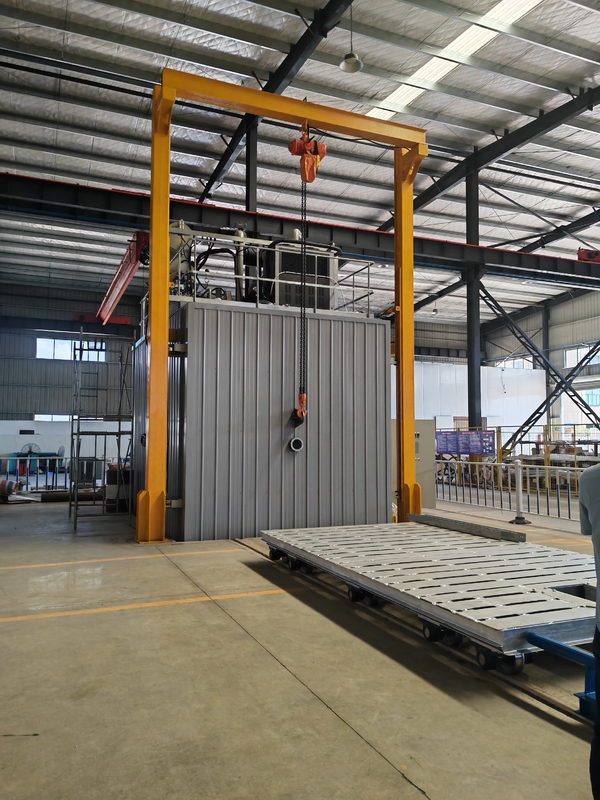

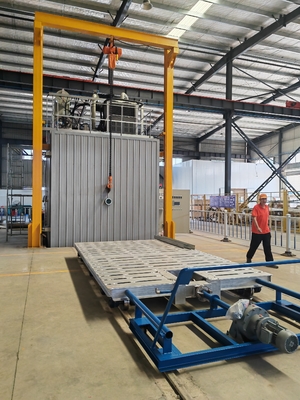

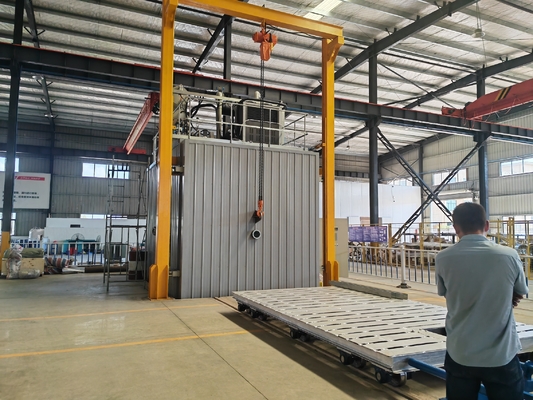

Forno di asciugatura per trasformatori 6000×4000×5000

6000×4000×5000

Attrezzatura per l'essiccazione sotto vuoto del trasformatore

Proposta tecnica e preventivo

L'attrezzatura per l'essiccazione sotto vuoto a pressione variabile è prodotta dalla nostra azienda secondo l'esperto tedesco J. Il principio di essiccazione proposto dal Dr. Moore (DR, MOLL) è sviluppato sulla base della nostra esperienza nella progettazione e produzione di attrezzature per l'essiccazione sotto vuoto.L'apparecchiatura viene utilizzata principalmente per l'essiccazione dei corpi di trasformatori, trasformatori e condensatori immersi in olio, che può ridurre il tempo di asciugatura del 40~50% rispetto all'essiccazione sotto vuoto convenzionale.È un'apparecchiatura di processo con prestazioni affidabili, alta efficienza e risparmio energetico.

In base alle esigenze dell'azienda e in combinazione con le specifiche di progettazione delle apparecchiature di essiccazione a pressione variabile della nostra azienda, viene formulata la seguente proposta tecnica:

• Scopo principale dell'apparecchiatura

L'apparecchiatura viene utilizzata per il trattamento di essiccazione di trasformatori o altri prodotti elettrici con un livello di tensione pari o inferiore a 220 KV.La Parte B garantirà i requisiti di processo e i requisiti di qualità per il trattamento del prodotto e fornirà schemi di trattamento del processo e relative procedure di controllo per tre livelli di tensione, vale a dire 220 KV, 110 KV e 35 KV.

• Principali caratteristiche tecniche dell'apparecchiatura

Questo set di attrezzature ha le seguenti caratteristiche tecniche:

1. Ha un design ragionevole del sistema di vuoto e dal condensatore viene scaricata una quantità sufficiente di condensa per evitare efficacemente l'inquinamento dell'acqua nella pompa del vuoto durante l'asciugatura.

2. La pompa per vuoto rotativa a palette adotta una pompa per vuoto ecologica e il trattamento senza fumo può essere scaricato direttamente all'interno.

3. Durante il processo di riscaldamento, a seconda della diversa temperatura del corpo, la pressione nel serbatoio del vuoto viene periodicamente ridotta ad un certo valore mediante alternanza automatica della pressione, creando le condizioni più appropriate per l'evaporazione dell'acqua nell'isolamento del corpo , in modo che il processo di evaporazione dell'acqua nel processo di essiccazione sia in uno stato ragionevole.

4. L'attrezzatura può risolvere efficacemente il problema della ruggine del nucleo di ferro nel processo di essiccazione attraverso la regolazione del processo di essiccazione a pressione variabile.

5. Il livello di automazione delle apparecchiature e il livello di tecnologia di elaborazione dei prodotti possono raggiungere il livello avanzato domestico e la qualità dei prodotti trasformati può raggiungere il livello dei prodotti superiori del settore.

6. Questa apparecchiatura può garantire la sicurezza della produzione e dell'uso.

sì,Componenti principali dell'attrezzatura

1. I componenti principali dell'intero set di apparecchiature sono i seguenti:

1.1 Un serbatoio di essiccazione sotto vuoto;

1.2 Un set di meccanismi di apertura della porta e telaio del portale;

1.3 Un insieme del sistema di vuoto;

1.4 Una serie di sistemi di condensazione a bassa temperatura;

1.5 Due set di sistemi di riscaldamento

1.6 Una serie di sistemi di tubazioni pneumatiche;

1.7 Un insieme del sistema dell'acqua di raffreddamento;

1.8 Un insieme del sistema idraulico;

1.9 Un insieme di sistemi di controllo e misurazione.

2,Requisiti del sito (forniti dalla Parte A) e la cooperazione della Parte A deve fornire:

Potenza nominale: 200 kW, 380 V, 50 Hz, trifase, alimentazione collegata al quadro elettrico del Gruppo B

Acqua di raffreddamento: pressione ＞ 0,1 MPa, serbatoio dell'acqua di circolazione ＞ 8 m3.

Superficie dell'attrezzatura: 7000 × 5000 mm, fossa: 7000 × cinquemila × 450 mm di lunghezza × larghezza × altezza)

Aria compressa: 0,4-0,6Mpa, consumo 0,2 m3/min

3,Composizione, requisiti strutturali e parametri tecnici di ciascun sistema

3.1,Serbatoio di essiccazione sotto vuoto:

3.1.1 Dimensione interna effettiva del serbatoio di essiccazione 6000 × quattromila × 5000 mm (lunghezza × larghezza × altezza), tipo orizzontale, l'altezza effettiva si riferisce all'altezza dal pianale portante nel serbatoio alla parete interna della parte superiore del serbatoio , la porta del serbatoio viene spostata elettricamente per aprire la porta, bloccata idraulicamente e la porta del serbatoio è controllata dall'apertura frontale di 4000 × 5000 mm

3.1.2 Il grado limite di vuoto allo stato freddo deve essere ≤ 50 Pa, il tempo per pompare il serbatoio del vuoto a 100 Pa allo stato freddo deve essere ≤ 60 minuti e il tasso di perdita d'aria allo stato freddo senza carico deve essere ≤ 200 Pa · L/ S (il campo di misurazione va da 50Pa a 720Pa).

3.1.3 Il serbatoio è riscaldato dal tubo di scarico dell'olio diatermico su quattro lati.

3.1.4 La lana di roccia viene utilizzata all'esterno del serbatoio per l'isolamento termico e la lamiera di acciaio colorata viene utilizzata per l'armatura.La temperatura massima della superficie esterna non deve essere superiore di 25 ℃ alla temperatura ambiente (secondo lo standard nazionale).

3.1.5 L'anello di tenuta della flangia del serbatoio è un anello di tenuta dalla forma speciale resistente alle alte temperature e di lunga durata, con una durata effettiva di oltre 2 anni.La flangia del serbatoio non si deformerà dopo un uso prolungato.

3.1.6 Fornitura 5,8 × 3,8 M, altezza ≤ 0,35 M, carrello portante 50 T.Il carrello può sopportare trasformatori di grandi dimensioni (100 T, tre fulcri) e alte temperature nel serbatoio sottovuoto.Il carrello è azionato dalla testata di trazione elettrica, comoda per entrare e uscire dal serbatoio.

3.2,Meccanismo di apertura della porta e telaio del portale

3.2.1, La porta del serbatoio viene spostata elettricamente lateralmente per aprire la porta, bloccata idraulicamente e ogni azione è a posto.L'interruttore di corsa è interbloccato per protezione.

3.2.2, È composto da un portale di traversata della porta del serbatoio, da un riduttore di azionamento e da un meccanismo di trasmissione.

3.3,sistema di vuoto

3.3.1, Il sistema del vuoto è configurato come SV-300+SV-300+SV-300 (trePompa di Leyboldpompe per vuoto)/ZJP-600/ZJP-1200 (cinque pompe per vuoto in totale) e la velocità di pompaggio massima del sistema è 1200 L/S.Il sistema del vuoto (comprese pompe e valvole) funziona automaticamente in sequenza.

3.3.2, La valvola principale del sistema del vuoto dovrà essere una valvola principale pneumatica ad alta affidabilità e alta fedeltà, e il sistema dovrà essere inoltre dotato di valvola pneumatica, valvola di sfiato elettromagnetica, sensore di pressione, tubazione del vuoto e vari accessori.

3.3.3,Il gas estratto dal serbatoio deve essere raffreddato e disidratato dal condensatore.

3.3.4, Configurazione e installazione del sistema, convenienti per il funzionamento e la manutenzione.

3.4,Sistema di condensazione a bassa temperatura

3.4.1 Un condensatore orizzontale viene utilizzato per condensare l'acqua gassosa estratta dal serbatoio del vuoto e ha la funzione di drenaggio manuale senza danneggiare il vuoto.

3.4.2 Tubi in acciaio inossidabile con eccellenti prestazioni di trasferimento del calore devono essere utilizzati come tubi del condensatore.

3.4.3 Il sistema è dotato di un refrigeratore d'acqua a bassa temperatura (Zhongshan Kairui) per fornire acqua a bassa temperatura di 10 ℃ per garantire un buon effetto di condensazione del condensatore.

3.5,Due set di sistema di riscaldamento

3.5.1 Questo set di apparecchiature è riscaldato mediante riscaldamento elettrico, due set.L'olio diatermico viene utilizzato come mezzo di riscaldamento circolante.La potenza di riscaldamento totale è di 144 kW (due set) e la precisione del controllo della temperatura è ≤± 3 ℃.

3.5.2 Il sistema è composto da centro di riscaldamento elettrico, pompa per condutture ad alta temperatura, filtro, valvola per alta temperatura, manometro, sensore di temperatura, conduttura e accessori.Tutte le tubazioni di riscaldamento della gamma di apparecchiature sono blindate con lamiera di acciaio inossidabile SUS430 e i tubi in lana di roccia sono isolati.

3.6,Sistema di tubazioni pneumatiche

3.6.1 Fornire alimentazione d'aria per le valvole pneumatiche nell'ambito dell'attrezzatura.

3.6.2 Il sistema è costituito da un compressore d'aria da 0,2 m3, una tripletta di sorgenti d'aria, una tubazione, una valvola, ecc.

3.6.3 Pressione di esercizio 0,4-0,6Mpa.

3.7,Sistema dell'acqua di raffreddamento

3.7.1 Il sistema del vuoto è raffreddato da acqua di raffreddamento a circolazione indipendente, composta da refrigeratore raffreddato ad aria, manometro, filtro, valvola e tubazione.

3.7.2 Il sistema dell'acqua di raffreddamento è controllato separatamente.Se la pressione dell'acqua di raffreddamento è insufficiente, verrà emesso un allarme nel sistema di controllo principale.

3.8 Impianto idraulico

3.8.1 Viene utilizzato per bloccare la porta del serbatoio.

3.8.2 Il sistema è costituito da una stazione idraulica, 4 gruppi di cilindri idraulici, tubazioni, valvole, ecc.

3.9,Sistema di misurazione e controllo (touch screen)

3.9.1 Quadro elettrico integrato.Sono previste due modalità di controllo automatico e funzionamento manuale.

3.9.2 Essendo l'elemento di controllo principale, il controller programmabile+touch screen può eseguire il processo di essiccazione a pressione variabile e ha le seguenti funzioni:

Rilevazione, visualizzazione e memorizzazione della temperatura e del vuoto.

Il touch screen controlla e visualizza il diagramma di flusso del processo e lo stato operativo di ciascuna unità dell'apparecchiatura.

Durante il processo di essiccazione, selezionare i parametri di processo in base alle specifiche dei prodotti da trattare e modificare i parametri di processo come richiesto.

Interblocco e interblocco tra pompe e valvole.

Realizzare un dispositivo di allarme per pressione dell'aria e pressione dell'acqua insufficienti.

Esegue automaticamente il processo di asciugatura.

Giudica automaticamente il punto finale di asciugatura.

3.9.4 Il controller programmabile Mitsubishi (PLC della serie Mitsubishi FX) può completare automaticamente il controllo del processo di essiccazione a pressione variabile.

3.9.5 Il vacuometro digitale deve essere utilizzato per la misurazione del vuoto.

3.9.6 Per il controllo della temperatura vengono utilizzati due set di termoregolatori con display digitale Yuguang e la precisione del controllo della temperatura è ± 3 ℃.

3.9.7 Il relè a stato solido è adottato come principale elemento di controllo della temperatura.

3.9.8 Altri componenti di controllo devono essere prodotti di marchi nazionali ed esteri di alta qualità.

3.10,Altri requisiti tecnici

3.10.1,La superficie esterna di ciascun sistema e tubazione è contrassegnata con colori diversi.

四,Elenco dei preventivi dettagliati della configurazione dell'attrezzatura

sì,Elenco delle configurazioni delle apparecchiature
