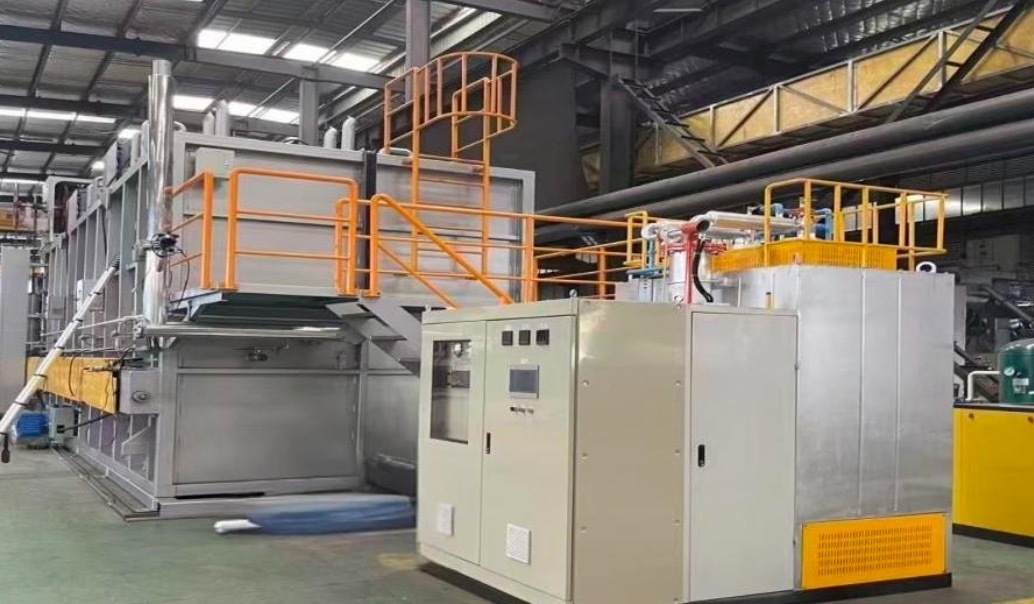

Un generatore di gas endotermico è un'atmosfera generata miscelando gas grezzo (gas naturale o propano) con una certa quantità di aria, sotto l'azione di alta temperatura e catalizzatore, attraverso una reazione di combustione incompleta, comunemente noto come gas RX. Può essere utilizzato come gas vettore in apparecchiature di trattamento termico chimico o come atmosfera protettiva per forni di riscaldamento. Grazie alla composizione stabile del gas RX, presenta le caratteristiche di bassi costi operativi e un alto grado di automazione per il trattamento termico chimico, in particolare come atmosfera di base per la cementazione a atmosfera controllata e l'atmosfera di protezione per la ricottura; Rispetto a un'atmosfera di azoto metanolo o a un'atmosfera di metanolo puro, può migliorare notevolmente la qualità della cementazione e proteggere efficacemente il materiale dalla decarburazione. Risolve molte sfide legate all'atmosfera durante il processo di trattamento termico.
L'equazione di reazione dell'atmosfera RX è la seguente:
2CH4+ O2 = 2CO + 4H2
La reazione tra gas naturale e ossigeno
2CH4 +O2+3.84N2=2CO+4H2 +3.84N2
La reazione tra gas naturale e aria
Il gas RX prodotto da aria di gas naturale è un'atmosfera protettiva ideale per la lavorazione termica, con i seguenti componenti:
CO: 19,0-21,0%, H2: 39,0-40,5%, N2: 38,5-40,0%; CH4:<0,5%, CO2:<0,5%, Punto di rugiada: 4 ° C -+8 ° C
Un generatore di gas endotermico è costituito da un corpo forno e materiali isolanti, un sistema di riscaldamento, una sezione di alimentazione del gas, una sezione di generazione del gas, una sezione di uscita del gas, una sezione di misurazione e controllo dell'atmosfera e un quadro elettrico di controllo. Il gas RX generato dal generatore ha una composizione stabile e viene eseguita una combustione regolare del carbone. Con una manutenzione annuale regolare, il tempo di funzionamento singolo può superare un anno, ottenendo "produzione di gas su richiesta" e riducendo notevolmente gli sprechi. Il costo di produzione del gas RX per metro cubo è molto inferiore a quello della cracking del metanolo o dell'iniezione a goccia.
Corpo forno e materiali isolanti:
Il guscio del forno è costruito saldando piastre d'acciaio con sezioni d'acciaio rinforzate localmente e il guscio esterno è installato su una base in acciaio strutturale. La base supporterà l'intero gruppo generatore, comprese tutte le tubazioni e i controller. Il coperchio superiore del forno è una struttura superiore mobile. Riparare il forno dopo il sollevamento. Ci sono fori di inserimento della termocoppia sul lato per il controllo della temperatura.
Il recipiente di reazione è realizzato in acciaio resistente al calore in lega ad alta temperatura 2535, che ha una lunga durata.
L'esclusiva struttura di sospensione può fornire efficienza catalitica e ridurre la produzione di nerofumo.
Strato isolante: la parte superiore, inferiore e laterale del forno sono composte da blocchi di fibra di silicato di alluminio piegati.
L'aumento di temperatura della parete esterna del guscio del forno è ≤ temperatura ambiente+45C.
Sistema di riscaldamento:
Composto da termocoppie, controllori di temperatura, regolatori di potenza, riscaldatori, ecc.
Una singola unità di riscaldamento è dotata di una termocoppia di controllo per il controllo della temperatura e di un'altra termocoppia di monitoraggio per il controllo dell'allarme di surriscaldamento, che interrompe il riscaldamento quando la temperatura è troppo alta.
Il controllo della temperatura viene misurato tramite termocoppie, il calcolo PID viene eseguito dai controllori di temperatura e il metodo SCR viene utilizzato per ottenere il controllo della temperatura.
Il filo di resistenza riscaldante è realizzato in cromo alluminio ferro ad alta temperatura, con una lunga durata.
Il riscaldatore è installato in modo sospeso, con il riscaldatore inserito dall'alto per una facile manutenzione e non è necessario fermarsi a lungo per sostituire il riscaldatore.
controllore di temperatura 2 set
Termocoppia (termocoppia di tipo S) 1400 ° C 2 pezzi
Regolatore di potenza 1 set
Nota: Vantaggi dell'utilizzo del riscaldamento elettrico
Il riscaldamento a gas era il metodo principale per i generatori e gli ultimi feedback in loco mostrano che il riscaldamento elettrico ha un miglioramento significativo nella qualità della produzione di gas dei generatori, che si manifesta principalmente nei seguenti aspetti:
1. Il riscaldamento a due zone migliora notevolmente l'uniformità della temperatura delle parti superiori e inferiori del recipiente di reazione.
2. L'efficienza del catalizzatore è migliorata, riducendo notevolmente la generazione di depositi di carbonio e la qualità del gas Rx è elevata.
3. Il riscaldatore a gabbia di scoiattolo è facile da sostituire e facile da manutenere nella fase successiva.
4. La durata del corpo del forno e della caldaia di reazione è stata notevolmente estesa.
5. Non influenzato dalla qualità del gas naturale
Sezione di alimentazione del gas
1. Misuratore di portata magnetico
2. Regolatore di flusso elettronico
3. Soffiatore Roots
4. Pressostato e manometro
5. Elettrovalvola di sicurezza
6. Valvola di controllo fiamma
7. Composizione di dispositivi di distribuzione e miscelazione, ecc.
8. Configurare l'ispezione elettronica della pressione di ingresso, pressostato e manometro, filtro di ingresso, elettrovalvola di sicurezza, misuratore di portata massica, valvola di controllo fiamma, dispositivo di distribuzione e miscelazione, ecc.
La prima parte è responsabile della fornitura, con un contenuto totale di zolfo inferiore a 10 milligrammi per metro cubo.
Parte di generazione del gas
La parte di generazione del gas è composta da un serbatoio di reazione e un catalizzatore. Il serbatoio di reazione è saldato con materiali speciali resistenti al calore e collegato con una flangia superiore. Può essere sollevato nel suo insieme, con catalizzatori a blocchi a base di nichel disposti all'interno del tubo, situati nelle parti centrali e inferiori del serbatoio di reazione, per catalizzare la reazione di cracking del gas misto.
Utilizzando catalizzatori a base di nichel appositamente personalizzati, il contenuto di ossido di nichel è superiore al 12%, che è il 10% in più rispetto al contenuto di ossido di nichel utilizzato nei generatori ordinari. L'effetto catalitico e la durata del catalizzatore sono significativamente migliori rispetto ai catalizzatori ordinari e la probabilità di deposizione di carbonio è notevolmente ridotta.
La parte di uscita del gas è costituita da un refrigeratore di gas, un pressostato manometro, un gruppo valvole di uscita, un rilevamento della temperatura, un sistema a fiamma costante, un sistema di controllo della pressione, un collettore di carbonio, ecc.
Il refrigeratore di gas è composto da due parti: un tipo dritto e un tipo a tubazione. Il tipo dritto raffredda rapidamente il gas prodotto per evitare la precipitazione di nerofumo. Il refrigeratore è realizzato con tubi in acciaio inossidabile, che sono puliti e non si ostruiscono facilmente; Installare un refrigeratore secondario sul collettore per raffreddare il gas e garantire che gli strumenti delle tubazioni, i misuratori di portata, ecc. funzionino a temperature sicure. Pressione
Il manometro del pressostato rileva la pressione del gas RX. Quando la pressione è superiore all'intervallo specificato, il dispositivo di scarico della pressione viene messo in funzione. Quando lo scarico della pressione non può soddisfare i requisiti, il dispositivo di protezione della pressione viene messo in funzione e l'alimentazione del gas in ingresso viene interrotta; Quando scende al di sotto dell'intervallo specificato, verrà emesso un segnale di allarme e si verificherà una reazione a catena nel generatore, facendolo smettere di funzionare. La valvola di uscita è un gruppo valvole di mantenimento e rilascio automatico della pressione, che garantisce la stabilità e l'affidabilità della produzione di gas.
Il sistema di controllo della pressione include un rilevatore di pressione di uscita e un dispositivo di scarico della pressione. Il rilevatore di pressione invia segnali di pressione al PLC come input per il controllo della pressione. Allo stesso tempo, quando la pressione della tubazione supera il valore di sicurezza, la valvola di scarico della pressione si apre e garantisce che non vi sia perdita di pressione.
Il collettore di carbonio è un dispositivo speciale con una valvola installata all'uscita per raccogliere carbonio e acqua dalla tubazione. Rispetto ai dispositivi di raffreddamento ad aria, i vantaggi dell'acqua di raffreddamento in circolazione sono:
Elevata efficienza di raffreddamento;
Ridurre notevolmente la produzione di polvere di carbonio;
Appartenente a 'dispositivi statici' a basso rumore;
Rispetto ai dispositivi di raffreddamento ad aria, ha una durata maggiore ed è facile e veloce da manutenere;
L'ambiente circostante dell'officina è buono.
Quadro elettrico di controllo
Il quadro elettrico di controllo del generatore è installato accanto al generatore. Tutti i controller utilizzati, come controllori di temperatura, pannelli operativi, voltmetri, amperometri, ecc., sono installati sul pannello della scatola di controllo. All'interno, ci sono interruttori automatici del circuito del riscaldatore, interruttori automatici del circuito per ogni motore e alimentazione di controllo, trasformatori di controllo, contattori, relè di controllo, PLC, ecc.
caratteristica:
Buona intuitività;

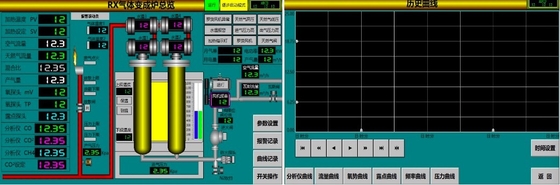

Esecuzione dell'analizzatore a tre componenti
Ridurre notevolmente la generazione di depositi di carbonio
Misurare direttamente CO2 e controllare i parametri principali;
La misurazione di CO può riflettere la qualità del gas naturale e ha un grande significato di riferimento per le apparecchiature a gas; La misurazione di CH4 può comprendere con precisione il grado di consumo del catalizzatore, il che è utile per la manutenzione annuale;
Utilizzando un analizzatore a tre gas combinato con il controllo del punto di rugiada, la composizione del gas è stabile e affidabile e l'atmosfera RX fluttua meno.
Monitoraggio remoto, comodo e veloce, raggiunge la gestione in loco, il servizio remoto e altri vantaggi!
Caratteristiche del generatore:
1. Soddisfare il requisito di fornitura di gas ininterrotta 24 ore su 24;
2. Gli accessori principali sono tutti selezionati da accessori di marca
3. Formare una LAN in loco per le apparecchiature e fornire lo scambio di dati
4. Esperienza nella produzione, messa in servizio, costruzione e tubazioni in loco di nuovi generatori per garantire un utilizzo sicuro in loco;
5. Un'asta riscaldante appositamente progettata funge da elemento riscaldante, rendendo la manutenzione e la sostituzione comode e rapide;
6. La temperatura viene misurata utilizzando strumenti di alta precisione, garantendo un controllo stabile e affidabile;
L'uscita di produzione del gas adotta un'unità di controllo di trasmissione della pressione, che realizza una pressione costante e la produzione di gas su richiesta e può adattarsi automaticamente alle interferenze delle azioni quotidiane come la regolazione dell'atmosfera esterna, la commutazione, lo spurgo, ecc. sulla produzione di gas;
L'analizzatore di gas online può misurare CO%, CO2% e CH4% nel gas in tempo reale; Utilizzando un analizzatore a tre gas per l'analisi, la misurazione e il controllo online del contenuto di CO2 e il controllo online del processo di reazione; Il sistema è in grado di commutare l'utilizzo del gas tra una o più unità di gas.
Adozione del sistema di controllo automatico PLC Taiwan Yonghong:
Utilizzo del touchscreen ad alta definizione Kunlun Tongtai per registrare e visualizzare i dati operativi;
Le apparecchiature elettriche a bassa tensione adottano prodotti Schneider, con morsetti di cablaggio Weidmuller e più dispositivi di sicurezza e allarmi, garantendo la sicurezza e l'affidabilità del sistema;
Quando i parametri interni vengono superati, il sistema notifica all'operatore di ripristinare tramite allarmi sonori e luminosi; Impostazioni multiple per controllare il funzionamento degli utenti e le relative autorizzazioni;
Utilizzando catalizzatori appositamente personalizzati, il contenuto di ossido di nichel supera il 12% (di solito il 10%), con conseguente lunga durata e componenti di produzione di gas più stabili;
Adozione di un sistema di valvole ignifughe appositamente progettato per proteggere efficacemente tubazioni e apparecchiature;
Design modulare, forte intercambiabilità e facile manutenzione;
Operazione con un clic, facile funzionamento in loco.
- Cos'è la produzione nominale di gas?
---- Il gas prodotto è circa il 20% di monossido di carbonio, il 40% di idrogeno e il 40% di azoto;
Qual è il consumo nominale di gas?
-----Basato su una produzione massima di gas di 30 metri cubi all'ora,un consumo di gas naturale di 6 metri cubi;
Qual è il peso dell'attrezzatura pronta?
---Il peso totale dell'attrezzatura è di circa 3 tonnellate
- Come viene realizzato il ritorta (fuso o saldato)?
Il corpo del reattore del generatore è fuso per centrifugazione e la superficie di collegamento terminale è saldata a flangia!
- Come cambia il catalizzatore nella ritorta?
La superficie del catalizzatore aggrega e attiva le molecole reagenti attraverso l'adsorbimento fisico o chimico, indebolendo i loro legami chimici originali e promuovendo la formazione di nuovi legami.
Qual è il peso della ritorta con catalizzatore?
Peso=Serbatoio+Catalizzatore=Circa 100 chilogrammi
È possibile smontare senza una trave a gru?
Si consiglia di utilizzare un'auto o un paranco a catena mobile per estrarre la caldaia di reazione. Senza attrezzature o strumenti ausiliari, deve essere estratta a temperatura ambiente per evitare ustioni e danni all'elemento riscaldante causati da un'estrazione impropria!
- Quali sono le normative di manutenzione programmata?
Il ciclo di manutenzione è di 6 mesi
Progetto: combustione del carbone, pulizia del filtro, pulizia delle tubazioni
- cos'è il sistema di sicurezza?
Protezioni multiple per sovratemperatura, sovratensione e circuito aperto,
- Qual è il prezzo del costo della supervisione dell'installazione?
Il cliente paga le spese per il visto, il biglietto aereo di andata e ritorno, il cibo, l'hotel, l'acqua, il trasporto locale e uno stipendio giornaliero di 1000 RMB
