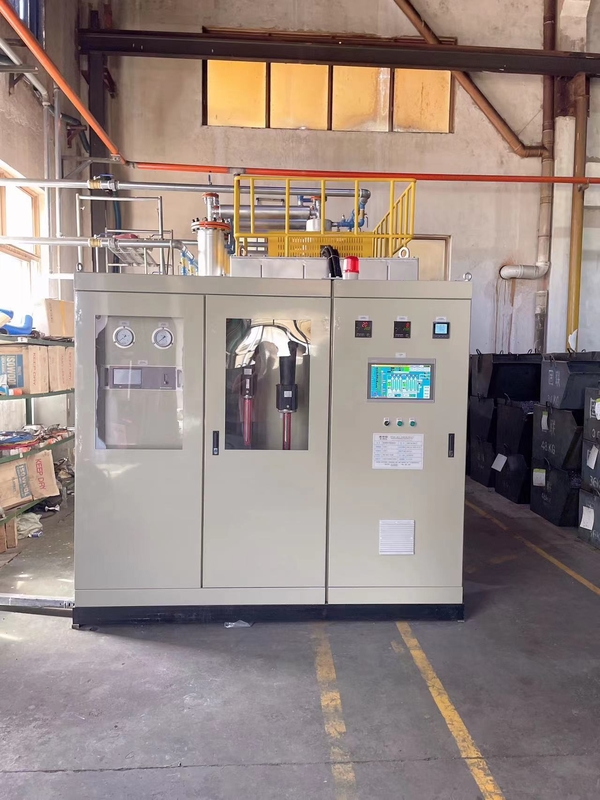

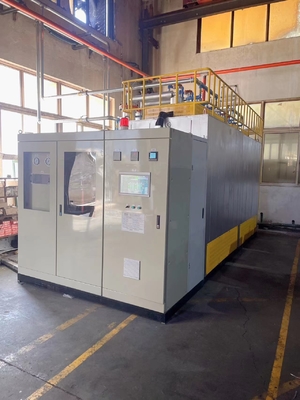

Generatore RX da 30m3 per il processo di trattamento termico in atmosfera

Generatore RX da 30m3 per il processo di trattamento termico in atmosfera
Generatore RX da 30m3 per il processo di trattamento termico in atmosfera Generatore RX da 30m3 per il processo di trattamento termico in atmosfera Generatore RX da 30m3 per il processo di trattamento termico in atmosfera Generatore RX da 30m3 per il processo di trattamento termico in atmosfera

Grande immagine :  Generatore RX da 30m3 per il processo di trattamento termico in atmosfera

Dettagli:
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 Set
Prezzo: negotiable
Imballaggi particolari: Esportazione dei pacchetti
Tempi di consegna: 5-8 settimane
Descrizione di prodotto dettagliata
nome del forno: Generatore RX Funzione gas RX: come gas vettore in apparecchiature per trattamento termico chimico o come atmosfera protettiva per
reazione atmosferica: 2CH4 + O2 = 2CO + 4H2 Reazione: tra gas naturale e aria
Componenti: CO: 19,0-21,0%, H2: 39,0-40,5%, N2: 38,5-40,0%; CH4:<0,5%, CO2:<0,5%, punto di rugiada: 4 °C -+8 °C
Evidenziare:

generatore RX per trattamento termico in atmosfera

,

Generatore RX per trattamento termico

,

generatore rx da 30m3

Risparmiate tempo e denaro ottimizzando la vostra generazione di atmosfera.Comprendiamo come l'esecuzione del processo e lo stato dell'attrezzatura influenzano le proprietà del materiale, come la qualità dell'atmosfera influisce sul processo e come il controllo dell'atmosfera e lo stato delle apparecchiature influenzano la capacità di ottenere un trattamento e una produzione efficienti.High-Score fornisce una varietà di soluzioni per aiutare le apparecchiature di trattamento termico o la linea di produzione a funzionare più velocemente, migliore e più intelligente.



Caratteristiche del prodotto:
● Doppia modalità di funzionamento: una in stand-by, una attiva o entrambe simultaneamente.
● Modalità di funzionamento senza equipaggio: riduce i costi di manodopera.
●Multipli modalità di produzione di gas: ridurre le emissioni e gli sprechi energetici.
●Sistema di controllo proporzionale a controllo elettrico: riduce il rischio di fermo.

●Il monitoraggio del consumo di energia e la registrazione completa dei dati e la loro tracciabilità.

●Sistema di atmosfera brevettato: garantisce la qualità dell'atmosfera.

● Progettazione e collegamento di sicurezza a più livelli: garantisce la sicurezza della produzione.

Un generatore di gas endotermico è un'atmosfera generata mescolando gas grezzo (gas naturale o propano) con una certa quantità di aria, sotto l'azione di alta temperatura e catalizzatore,mediante reazione di combustione incompleta, comunemente noto come gas RX. Può essere utilizzato come gas vettore nelle apparecchiature di trattamento termico chimico o come atmosfera protettiva per i forni di riscaldamento.ha le caratteristiche di basso costo operativo e elevato grado di automazione per il trattamento termico chimico, in particolare come atmosfera di base per l'atmosfera di protezione contro la carburizzazione e la ricottura in atmosfera controllata;può migliorare notevolmente la qualità della carburizzazione e proteggere efficacemente il materiale dalla decarburizzazioneRisolvere molte sfide relative all'atmosfera durante il processo di trattamento termico.



L'equazione di reazione dell'atmosfera RX è la seguente:

2CH4+ O2 = 2CO + 4H2

La reazione tra gas naturale e ossigeno

2CH4 + O2 + 3,84N2 = 2CO + 4H2 + 3,84N2

La reazione tra gas naturale e aria

Il gas RX ottenuto dall'aria di gas naturale è un'atmosfera ideale di protezione per il trattamento termico, con i seguenti componenti:

CO: 19,0-21,0%, H2: 39,0-40,5%, N2: 38,5-40,0%; CH4:<0,5%, CO2:<0,5%, punto di rugiada: 4 °C -+8 °C

Un generatore di gas endotermico è costituito da un corpo di forno e materiali isolanti, un sistema di riscaldamento, una sezione di alimentazione del gas, una sezione di generazione del gas, una sezione di uscita del gas,una sezione di misurazione e controllo dell'atmosferaIl gas RX generato dal generatore ha una composizione stabile e viene bruciato regolarmente con carbone.la durata di funzionamento di un singolo avvio può superare un annoIl costo di produzione del gas RX per metro cubo è molto inferiore a quello del cracking del metanolo o dell'iniezione a goccia.



Materiali di isolamento del corpo del forno:

Il guscio del forno è costruito con saldatura di piastre d'acciaio con sezioni di acciaio rinforzate localmente e il guscio esterno è installato su una base strutturale in acciaio.La base sosterrà l'intero gruppo generatore.Il coperchio superiore del forno è una struttura mobile, riparare il forno dopo il sollevamento.Ci sono fori di inserimento di termocoppia sul lato per il controllo della temperatura.

Il recipiente di reazione è realizzato in acciaio resistente al calore in lega ad alta temperatura 2535, che ha una lunga durata di vita.

La struttura di sospensione unica può fornire un'efficienza catalitica e ridurre la produzione di nero di carbonio.

Strato isolante: la parte superiore, inferiore e laterali del forno sono composti da blocchi di fibra di silicato di alluminio piegati.

L'innalzamento della temperatura della parete esterna del guscio del forno è ≤ temperatura ambiente + 45 °C.



Sistema di riscaldamento:

Composto da termocoppie, regolatori di temperatura, regolatori di potenza, riscaldatori, ecc.

Un'unica unità di riscaldamento è dotata di una termocoppia di controllo per il controllo della temperatura e di un'altra termocoppia di monitoraggio per il controllo dell'allarme di surriscaldamento,che smette di riscaldarsi quando la temperatura è troppo alta.

Il controllo della temperatura è misurato da termocoppie, il calcolo del PID è eseguito da regolatori di temperatura e il metodo SCR è utilizzato per ottenere il controllo della temperatura.

Il filo della resistenza di riscaldamento è realizzato in ferro cromo alluminio ad alta temperatura, con una lunga durata di vita.

Il riscaldatore è installato in modo sospeso, con il riscaldatore inserito dall'alto per una facile manutenzione, e non è necessario fermarsi a lungo per sostituire il riscaldatore.

regolatore di temperatura 2 serie

Termocoppia (termocoppia di tipo S) 1400 °C 2 pezzi

Regolatore di potenza 1 set



Nota: Vantaggi dell'uso del riscaldamento elettrico



Il riscaldamento a gas era il metodo prevalente per i generatori, e gli ultimi riscontri sul posto dimostrano che il riscaldamento elettrico ha un miglioramento significativo della qualità della produzione di gas dei generatori,si manifestano principalmente nei seguenti aspetti::

1Il riscaldamento a due zone migliora notevolmente l'uniformità di temperatura delle parti superiore e inferiore del recipiente di reazione.

2L'efficienza del catalizzatore è migliorata, riducendo notevolmente la generazione di depositi di carbonio e la qualità del gas Rx è elevata.

3Il riscaldatore per gabbie per scoiattoli è facile da sostituire e facile da mantenere in una fase successiva.

4La durata di vita del corpo del forno e del bollitore di reazione è stata notevolmente prolungata.

5. Non influenzato dalla qualità del gas naturale

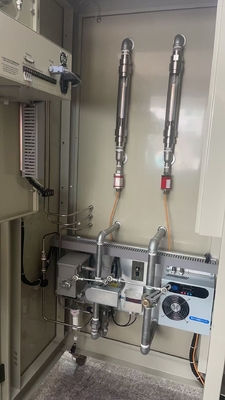

Sezione di approvvigionamento di gas

1. Misuratore di portata magnetico

2. regolatore di flusso elettronico

3- Soffiatore di radici.

4Interruttore di pressione e manometro

5Valvola elettronica di controllo di sicurezza

6Valvola antincendio

7- composizione dei dispositivi di distribuzione e di miscelazione, ecc.

8. configurare l'ispezione elettronica della pressione di aspirazione, interruttore di pressione e manometro, filtro di aspirazione, valvola solenoide di controllo della sicurezza, misuratore di flusso di massa, valvola di controllo della fiamma,dispositivo di distribuzione e miscelazione, ecc.



La prima parte è responsabile dell'approvvigionamento, con un tenore totale di zolfo inferiore a 10 milligrammi per metro cubo.



Parte di produzione di gas

La parte di generazione del gas è composta da un serbatoio di reazione e da un catalizzatore. Il serbatoio di reazione è saldato da materiali speciali resistenti al calore e collegato con una flange superiore.con catalizzatori a base di nichel disposti all'interno del tubo, situato nella parte centrale e inferiore del serbatoio di reazione, per catalizzare la reazione di cracking del gas misto.

Utilizzando catalizzatori a base di nichel appositamente personalizzati, il tenore di ossido di nichel è superiore al 12%, il che è superiore del 10% al tenore di ossido di nichel utilizzato nei normali generatori.L'effetto catalizzatore e la durata del catalizzatore sono significativamente migliori rispetto ai catalizzatori ordinari, e la probabilità di deposizione di carbonio è notevolmente ridotta.

La parte di uscita del gas è costituita da un raffreddatore del gas, da un manometro dell'interruttore di pressione, da un gruppo di valvole di uscita, da un rilevatore di temperatura, da un sistema di fiamma costante, da un sistema di controllo della pressione, da un collettore di carbonio, ecc.

Il raffreddatore a gas è composto da due parti: una di tipo "straight through" e una di tipo "pipeline" che raffredda rapidamente il gas prodotto per evitare la precipitazione di nero di carbonio.Il frigorifero è fatto di tubi in acciaio inossidabileInstallare un raffreddatore secondario sul collettore per raffreddare il gas e assicurare che gli strumenti di condotta, i misuratori di portata, ecc., funzionino entro temperature sicure.Pressione

Il manometro dell'interruttore di forza rileva la pressione del gas RX. Quando la pressione è superiore all'intervallo specificato, il dispositivo di riduzione della pressione viene messo in funzione.Quando il sollievo di pressione non può soddisfare i requisiti, il dispositivo di protezione della pressione viene messo in funzione e l'alimentazione del gas di ingresso viene interrotta; quando scende al di sotto del range specificato,verrà emesso un segnale di allarme e si verificherà una reazione a catena nel generatoreLa valvola di uscita è un gruppo di valvole automatiche di mantenimento e rilascio della pressione, che garantisce la stabilità e l'affidabilità della produzione di gas.



Il sistema di controllo della pressione comprende un rilevatore di pressione di uscita e un dispositivo di rilievo della pressione.,quando la pressione della condotta supera il valore di sicurezza, la valvola di sollevamento della pressione si apre e garantisce che non si verifichi alcuna perdita di pressione.



Il collettore di carbonio è un dispositivo speciale con una valvola installata all'uscita per raccogliere carbonio e acqua dalla conduttura.i vantaggi del raffreddamento dell'acqua circolante sono::

elevata efficienza di raffreddamento;

ridurre notevolmente la produzione di polvere di carbonio;

appartenenti a "dispositivi statici" a basso rumore;

Rispetto ai dispositivi di raffreddamento ad aria, ha una durata di vita più lunga ed è facile e veloce da mantenere;

L'ambiente circostante l'officina è buono.

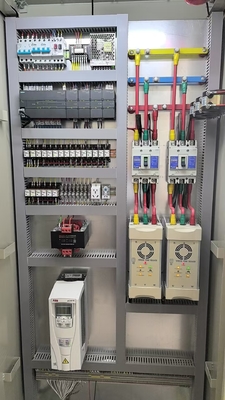

Gabinetto di controllo elettrico

L'armadietto di controllo elettrico del generatore è installato accanto al generatore.sono installati sul pannello della casella di controlloAll'interno, ci sono interruttori di riscaldamento, interruttori per ogni motore e alimentazione di controllo, trasformatori di controllo, contattori, relè di controllo, PLC, ecc.

caratteristica:

Buona intuitività;

Esecuzione dell'analizzatore a tre componenti

Ridurre notevolmente la generazione di depositi di carbonio

Misurare direttamente il CO2 e controllare i parametri fondamentali;

La misurazione del CO può riflettere la qualità del gas naturale ed ha un grande significato di riferimento per le apparecchiature a gas; la misurazione del CH4 può indicare con precisione il grado di consumo del catalizzatore,che è vantaggioso per il mantenimento annuale;

Utilizzando un analizzatore a tre gas combinato con il controllo del punto di rugiada, la composizione del gas è stabile e affidabile e l'atmosfera RX fluttua meno.

Il monitoraggio remoto, conveniente e veloce, consente la gestione sul posto, il servizio remoto e altri vantaggi!



Caratteristiche del generatore:

1- soddisfare il fabbisogno di fornitura di gas 24 ore su 24 senza interruzioni;

2Gli accessori principali sono tutti selezionati da accessori di marca.

3. Formare una rete LAN sul posto per le attrezzature e fornire lo scambio di dati

4Esperienza nella produzione, messa in servizio, costruzione e tubature in loco di nuovi generatori per garantire un utilizzo sicuro in loco;

5Un'asta di riscaldamento appositamente progettata funge da elemento di riscaldamento, rendendo la manutenzione e la sostituzione convenienti e rapide;

6La temperatura è misurata con strumenti di alta precisione, garantendo un controllo stabile e affidabile;

La produzione di gas adotta un'unità di controllo di trasmissione a pressione, che realizza la produzione di gas a pressione costante e su richiesta,e può adattarsi automaticamente alle interferenze delle azioni quotidiane come l'adeguamento dell'atmosfera esterna, commutazione, soffiatura, ecc. per la produzione di gas;

L'analizzatore di gas online può misurare il CO%, il CO2% e il CH4% nel gas in tempo reale; Utilizzando un analizzatore di tre gas per l'analisi online, la misurazione e il controllo del contenuto di CO2,e controllo online del processo di reazioneIl sistema è in grado di alternare il consumo di gas tra una o più unità di gas.

Adottare il sistema di controllo automatico PLC di Taiwan Yonghong:

utilizzando lo schermo touch Kunlun Tongtai ad alta definizione per registrare e visualizzare i dati operativi;

Le apparecchiature elettriche a bassa tensione adottano prodotti Schneider, con terminali di cablaggio Weidmuller e dispositivi e allarmi di sicurezza multipli, garantendo la sicurezza e l'affidabilità del sistema;

Quando i parametri interni vengono superati, il sistema avvisa l'operatore di ripristinare il sistema tramite allarmi sonori e luminosi;

"Fabbricazione" di "materiali plastici" o "materiali plastici" per la fabbricazione di "materiali plastici" o "materiali plastici" per la fabbricazione di "materiali plastici" o "materiali plastici" per la fabbricazione di "materiali plastici" o "materiali plastici" per la fabbricazione di "materiali plastici" o "materiali plastici" per la fabbricazione di "materiali plastici" o "materiali plastici" per la fabbricazione di "materiali plastici" o "materiali plastici".

L'adozione di un sistema di valvole a ritardo di fiamma appositamente progettato per proteggere efficacemente le condotte e le attrezzature;

Progettazione modulare, forte intercambiabilità e facile manutenzione;

Un solo clic, facile operazione sul posto.
