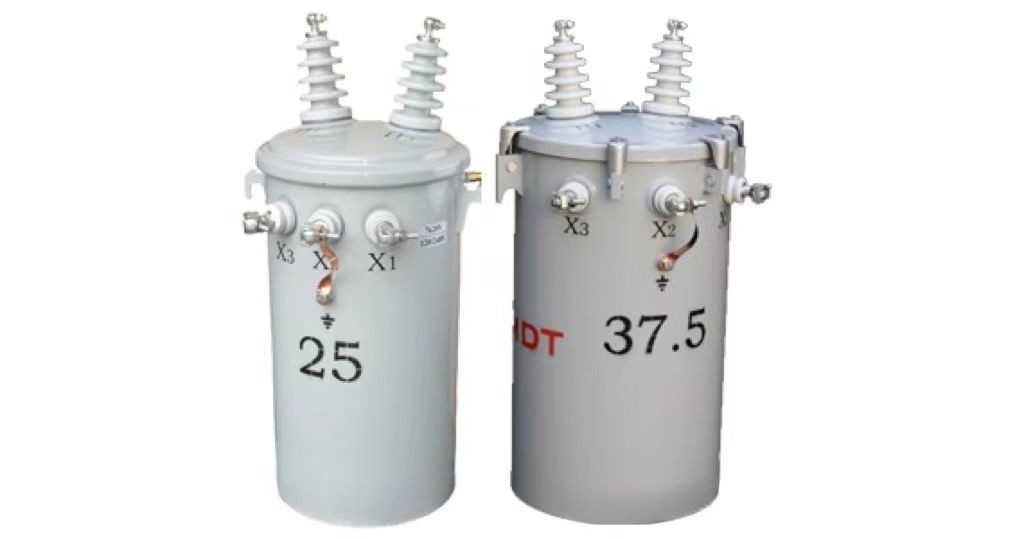

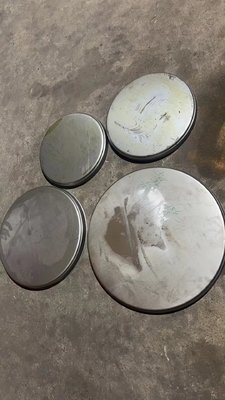

Pressa idraulica da 250 tonnellate per la copertura del serbatoio del trasformatore

Descrizione della proposta tecnica

1"L'ambiente di lavoro della macchina

●Temperatura: 0 °C -50 °C.

●Umidità: umidità relativa inferiore al 35%-65%.

●Tensione: 380V 50Hz.

●Sito di installazione: meno polvere

● Altitudine: sotto i 1000 metri

2,Principali parametri tecnici della macchina

3,Fornitura di parti di supporto principali:

4,Performance e caratteristiche:

Questa macchina ha un meccanismo di alimentazione indipendente e un sistema elettrico, e adotta il controllo centralizzato dei pulsanti.Il sistema idraulico adotta valvole plug-in integrate, con una struttura compatta, azione sensibile e affidabile, velocità elevata, basso consumo energetico e basso rumore.La pressione di lavoro e la gamma di percorrenza di questa serie di prodotti possono essere regolati in base alle esigenze di lavoro.

5,Visualizzazione della struttura:

Questa macchina è composta da due parti principali: il motore principale e il meccanismo di controllo, che sono collegati attraverso condotte idroelettriche e dispositivi elettrici per formare un tutto.,dispositivo del cilindro principale, ecc. Il meccanismo di comando è costituito da una stazione di pompaggio idraulica, una scatola elettrica, una console di controllo mobile, ecc.La struttura e le funzioni di ciascuna parte sono descritte come segue::

1) corpo della macchina

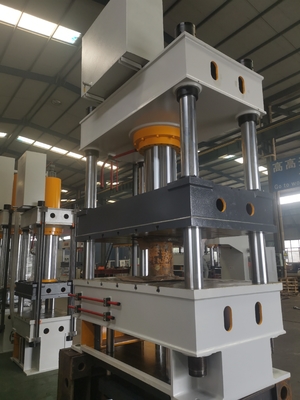

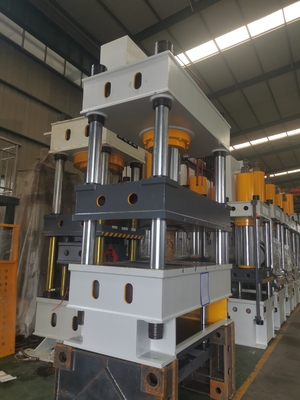

Il corpo di questa macchina adotta una struttura a tre travi e quattro colonne: è composto da traversa superiore, scivolo, banco di lavoro, cilindro principale, pad idraulico, colonna, sistema di controllo,e componenti di sistemi elettrici.

2) cilindro principale

Il blocco del cilindro principale è fissato al tavolo e l'estremità inferiore della barra del pistone è collegata con una flange, un bullone e uno slider.La testa del pistone è divisa in due camere di olio con anelli di tenuta di tipo YX in direzioni opposteIl cerchio esterno della manica di guida è dotato di un anello O, che è bloccato con la flangia e il bullone per assicurare la tenuta della presa del cilindro.Installare un anello di polvere sulla flange del cilindro per garantire la prevenzione della polvere della canna del pistone.

3) Dispositivo di limitazione dell'autonomia

Il dispositivo limite è installato sul lato destro della macchina ed è utilizzato principalmente per controllare la distanza di corsa dello slider.

4) Stazione idraulica

La pompa idraulica è costituita da un serbatoio di olio, una pompa a pistoni assiale, un motore elettrico, una valvola a doppio senso, un filtro dell'olio ad alta pressione auto-silaggiante e un filtro dell'aria,con una lunghezza massima di 20 mm,.

Il serbatoio del carburante è realizzato con componenti saldati in piastra di acciaio Q235, e un manometro è installato all'estremità anteriore per osservare la pressione.Installare un misuratore di livello nel serbatoio dell'olio per osservare il livello di olioUn filtro dell'olio ad alta pressione auto sigillatore è installato alla porta di aspirazione della pompa dell'olio per garantire la pulizia della pompa e del sistema idraulico.Un filtro dell'aria è installato sul pannello del serbatoio del carburante, e il coperchio superiore può essere aperto per il rifornimento.

5) Pompa a pistoni assiale

Questo sistema idraulico adotta la pompa a pistoni assiale YCY14-1B. Le istruzioni possono essere trovate nel manuale dell'utente della pompa a pistoni assiale, e non c'è una panoramica qui.

6) Valvola a cartuccia a due vie

La sua struttura è costituita principalmente da parti di collegamento, piastre di copertura di controllo, valvole di controllo pilota e blocchi di valvole integrati,

a. Il componente plug-in è costituito da un inserto della valvola, da un sigillo, da un corpo della valvola, ecc. Può essere una valvola a cono o una struttura di valvola a bobina. La sua funzione principale è di controllare la direzione, la pressione, il flusso,ecc. del flusso di olio nel circuito di olio.

b. La piastra di copertura del comando è composta da vari componenti di controllo micro-pilota e da altri componenti idraulici incorporati nella piastra di copertura.La combinazione di vari componenti di controllo micro pilota incorporati e valvole di controllo pilota può controllare lo stato di funzionamento della valvola plug-inLa piastra di copertura di controllo è suddivisa in piastra di copertura di controllo direzionale, piastra di copertura di controllo della pressione e piastra di copertura di controllo del flusso.

c. La valvola di controllo pilota è installata sulla piastra di copertura di controllo per controllare l'azione della valvola elettromagnetica di direzione di inserimento e i suoi componenti sono valvole elettromagnetiche di direzione.

d. Il blocco di valvola integrato è utilizzato per installare i tappi, i coperchi di controllo e altre valvole di controllo e per comunicare con i circuiti di olio principale e di controllo.

6,Visualizzazione del sistema idraulico

Il sistema idraulico è costituito da dispositivi di conversione dell'energia (pompe e cilindri di olio), nonché da dispositivi di trasferimento dell'energia (serbatoi di olio, oleodotti), ecc.guidare il cursore per completare vari cicli di azione.

7,Sistema di controllo elettrico

1La macchina è dotata di una scatola di controllo elettrica indipendente, che può muovere liberamente entrambi i lati dell'apparecchiatura, e pulsanti centralizzati controllano il funzionamento dell'intera macchina.

8,Sistema operativo

1) Dispone di due modalità di funzionamento: inching e semiautomatico, e due operazioni di processo: corsa fissa e pressione costante.

2) La corsa del cursore è regolata da un dispositivo di comando senza contatto.

3) La pressione del cilindro principale è regolata dalla valvola di regolazione della pressione.

4) Il tempo di tenuta della pressione può essere regolato liberamente
