Dimensione di taglio (mm): | 3000×1500 | Efficace viaggio: | L'asse X ((mm) 3050;asse Y (mm) 1520;asse Z (mm) 100 |
---|---|---|---|

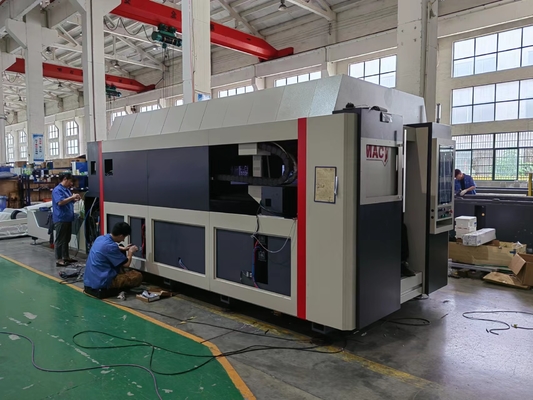

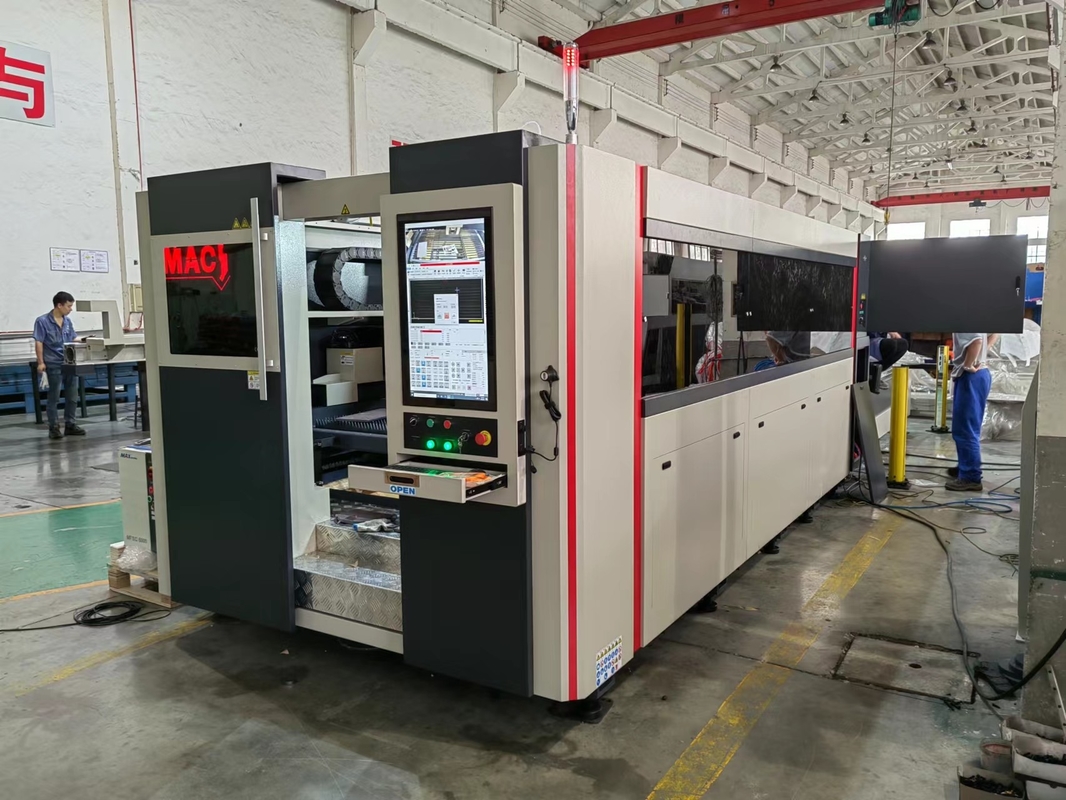

Accuratezza di PositionaI: | L'asse X (mm/m) ±0.03;asse Y (mm/m) ±0.03;asse Z (mm/m) ±0.01 | Nome: | Mac Francia OEM CNC macchina di taglio laser a fibra |
Evidenziare: | tagliatrice del laser della fibra di CNC 3000w,Macchine di taglio laser a fibra cnc OEM,macchina di taglio laser a fibra cnc 3000w |
Introduzione del prodotto
Ci concentriamo su macchine di taglio laser per molti anni, ha accumulato una ricca esperienza nel campo del taglio laser, basandosi sul design e la produzione vantaggi del nostro gruppo,avere la capacità di fabbricare grandi apparecchiature di taglio laser.
Caratteristiche principali:
1"L'efficienza di conversione fotoelettrica può raggiungere il 30%, due o tre volte quella del CO2;
2"Meno consumo energetico, CO2 20% ~ 30%;
3, Nessun gas di lavoro laser, può risparmiare un sacco di costo di manutenzione laser;
4La trasmissione in fibra ottica, senza lente riflettente, non ha bisogno di regolare il percorso della luce.
5Utilizzato per il taglio di metalli non ferrosi, leghe di alluminio, rame e altri materiali
Caratteristiche del prodotto:
10"Software di taglio speciale, esperti di tecnologia di taglio, funzioni di chiamata dati;
11Sistema di rifornimento automatico
12"Ventila proporzionale di taglio della pressione del gas per regolare automaticamente, non è necessario regolare manualmente;
Configurazione di base
- No, no, no, no. | Descrizione | Marchio |
1 | Corpo principale della macchina | Fabbrica, con sigillo superiore |
2 | Carbinetto di funzionamento CNC | Fabbrica |
3 | Laser a fibra | MAX-3000W |
4 | frigorifero laser | HanLi |
5 | Testa di taglio laser | Raytools, messa a fuoco automatica |
6 | THC capacitivo | Shanghai Baichu |
7 | Sistema CNC | Cypcut FSCUT2000 |
8 | Servomotore | Cina Innovazione |
9 | Scaffalature | Giappone SMAGIC |
10 | Guida lineare | Giappone SMAGIC |
11 | Reduttore di precisione | Germania Techmech |
12 | Valvola proporzionale | Giappone SMC |
13 | Valvola ad alta pressione | Parker americano |
14 | Parti elettroniche | Francia Schneider |
15 | Valvola solenoide | Giappone SMC |
16 | Bottone d'aria | Giappone SMC |
17 | Software di taglio | Cypcut |
18 | Stabilizzatore di tensione | Shanghai Huadong |
19 | Fotocamera e monitor interni | Fabbrica |
20 | Sistema di lubrificazione automatica | Fabbrica |
21 | Ritardo di sicurezza | Germania Pilz |
22 | Vetro per finestre | Norma CE OD7 |
23 | Apparecchiature di scarico per filtri della polvere (facoltativo) | Cina TOPSIN |
24 | Compressore d'aria (facoltativo) | Marchio cinese |
Indicatori tecnici
1Parametri della tecnologia delle macchine utensili
Articolo 2 | Parametri tecnici | ||
Dimensione di taglio (mm) | 3000×1500 | ||
Viaggi efficaci | X asse ((mm) | 3050 | |
Asse in Y (mm) | 1520 | ||
Asse Z (mm) | 100 | ||
Precisione posizionale | Asse X (mm/m) | ± 0.03 | |
Asse in Y (mm/m) | ± 0.03 | ||
Asse Z (mm/m) | ± 0.01 | ||
precisione del posizionamento ripetuto | Asse X (mm) | ± 0.02 | |
Asse in Y (mm) | ± 0.02 | ||
Asse Z (mm) | ± 0.005 | ||
Velocità di posizionamento rapida | Asse X (m/min) | 80 | |
Asse Y (m/min) | 80 | ||
Asse Z (m/min) | 30 | ||
Grado IP | Protezione IP54 | ||
dimensione di confine L×W×H(mm) | 4530×2520×1450 (per riferimento) |
Requisito ambientale
|
Temperatura dell'ambiente di lavoro | -5°C-50°C |
|
Umidità relativa | 70% non condensante |
|
Ambiente circostante | ventilare, nessun impatto entro 5 metri |
|
Tensione di potenza | 220V±5%, 380V±5%, |
|
Frequenza di alimentazione | 50 Hz |
|
Potenza di ingresso | 30 kW |
|
Tipo di messa a terra | Centralizzato direttamente |
Elenco dei parametri di taglio dell'apparecchiatura (solo a titolo di riferimento)
e
Materiale | Spessore ((mm) | Gas | Velocità (m/min) | Potenza del laser ((W) | Tipo di ugello |
Acciaio tenero (Q235B) |
1 | N2/aria | 47 ~ 50 | 3000 | Strato singolo:1.0 |
2 | N2/aria | 21 ~ 23 | 3000 | Strato singolo:1.5 | |
3 | N2/aria | 6 ~ 12 | 3000 | Strato singolo:3.0 | |
O2 | 3.9~4.1 | 3000 | Doppio strato:1.2 | ||
4 | O2 | 3.4~3.6 | 3000 | Doppio strato:1.2 | |
6 | O2 | 2.7~2.8 | 3000 | Doppio strato:1.2 | |
8 | O2 | 2.1~2.3 | 3000 | Doppio strato:1.2 | |
10 | O2 | 1.4~1.6 | 3000 | Doppio strato:1.4 | |
12 | O2 | Uno a uno.1 | 2200 ~ 2400 | Doppio strato:3.0 | |
14 | O2 | 0.9~0.95 | 2200 ~ 2400 | Doppio strato:4.0 | |
16 | O2 | 0.8~0.85 | 2200 ~ 2400 | Doppio strato:4.0 | |
18 | O2 | 0.7~0.72 | 2200 ~ 2400 | Doppio strato:4.0 | |
20 | O2 | 0.6~0.65 | 2200 ~ 2400 | Doppio strato:4.0 | |
22 | O2 | 0.55 | 2200 ~ 2400 | Doppio strato:4.0 | |
25 | O2 | 0.5 | 2200~2500 | Doppio strato:5.0 | |
Acciaio inossidabile ((SUS304) | 1 | N2/aria | 50 ~ 53 | 3000 | Strato singolo:1.5 |
2 | N2/aria | 23 ~ 25 | 3000 | Strato singolo:2.0 | |
3 | N2/aria | 10 ~ 12 | 3000 | Strato singolo:3.0 | |
4 | N2/aria | 6 ~ 8 | 3000 | Strato singolo:3.0 | |
6 | N2/aria | 2.9~3.1 | 3000 | Strato singolo:3.0 | |
8 | N2/aria | 1.2~1.3 | 3000 | Strato singolo:3.0 | |
10 | N2/aria | 0.75 a 0.8 | 3000 | Strato singolo:4.0 | |
12 | N2/aria | 0.5 | 3000 | Strato singolo:4.0 | |
Al | 1 | N2/aria | 40~43 | 3000 | Strato singolo:1.0-1.5 |
2 | N2/aria | 16~18 | 3000 | Strato singolo:1.5-2.0 | |
3 | N2/aria | 8 ~ 10 | 3000 | Strato singolo:2.0-3.0 | |
4 | N2/aria | 5 ~ 6 | 3000 | Strato singolo:3.0 | |
6 | N2/aria | 1.5 ~ 2 | 3000 | Strato singolo:3.5-4.0 | |
8 | N2/aria | 0.6~0.7 | 3000 | Strato singolo:4.0 | |
di acciaio | 1 | N2/aria | 37 ~ 40 | 3000 | Strato singolo:1.0-1.5 |
2 | N2/aria | 14~16 | 3000 | Strato singolo:1.5-2.0 | |
3 | N2/aria | 7 ~ 9 | 3000 | Strato singolo:2.0-3.0 | |
4 | N2/aria | 3 ~ 4 | 3000 | Strato singolo:3.0 | |
6 | N2/aria | 1.2~1.5 | 3000 | Strato singolo:3.5-4.0 | |
8 | N2/aria | 0.5~0.6 | 3000 | Strato singolo:4.0 | |
Lo spessore dei materiali verdi consente loro di essere trattati per lunghi periodi e in grandi quantità. | |||||
Lo spessore giallo del materiale indica che può essere lavorato, ma con l'aumento della temperatura del materiale, le fluttuazioni della pressione di taglio, la composizione irregolare della piastra e altri fattori fluttuano,il processo di lavorazione è instabile, si raccomanda di utilizzare un laser ad alta potenza. | |||||
Spessore rosso del materiale significa che può essere tagliato, non può essere lavorato in lotti. |
Costo di esercizio: (solo a titolo di riferimento)
- No, no, no, no. | Nome | Dimanda di quantità |
1 | Energia elettrica | 10-12KW/h |
2 | Ossigeno | 5.5L-6.5L/h |
3 | Acido nitrico | 14L-16L/h |
4 | Lenti di protezione | 1-2 pezzi/mese |
5 | Nozzolo | 1-2 pezzi/mese |
Lista degli strumenti
1Strumento.
- No, no, no, no. | Nome | Qnt. | Unità |
1 | Lenti di protezione | 10 | pc |
2 | Fusoliera | 10 | pc |
3 | Anello di ceramica | 2 | pc |
4 | Occhiali protettivi | 1 | set |
Preparazione dell'acquirente
Se non è disponibile dal lato del cliente, si prega di informarci in anticipo.
- No, no. | Articolo | Specificità | Quota |
1 | Cavo di alimentazione della macchina | 10 mm2*8 | 25 metri |
2 | Cavo di messa a terra della macchina | 10 mm2 | 25 metri |
3 | Barre di rame di messa a terra | Diametro: 35 mm | 2.5m |
4 | acqua deionizzata | Seconda classe | 100L |
5 | Scatola di cambio | 220V,2P; 380V, 3P, | 1 |
6 | Collegamento di tubi ad alta pressione | In linea per compressore d'aria. 10 mm. | 2 |
7 | tubi di gas | 10 mm | 20 metri |
8 | Serbatoio di ossigeno | 220L | 1 |
9 | Cisterna di N2 | 220L | 1 |
10 | Carburatore ((con regolatore di pressione e tubo) | 100L | 1 |
11 | Fornitura di potenza di ingresso | > 30 kW | 1 |
