muffa di foggiatura conica del palo del poligono & del giro per il palo leggero 10m per il produttore del palo leggero della Russia

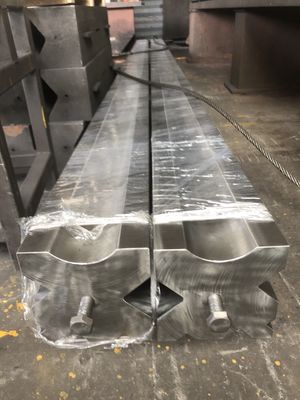

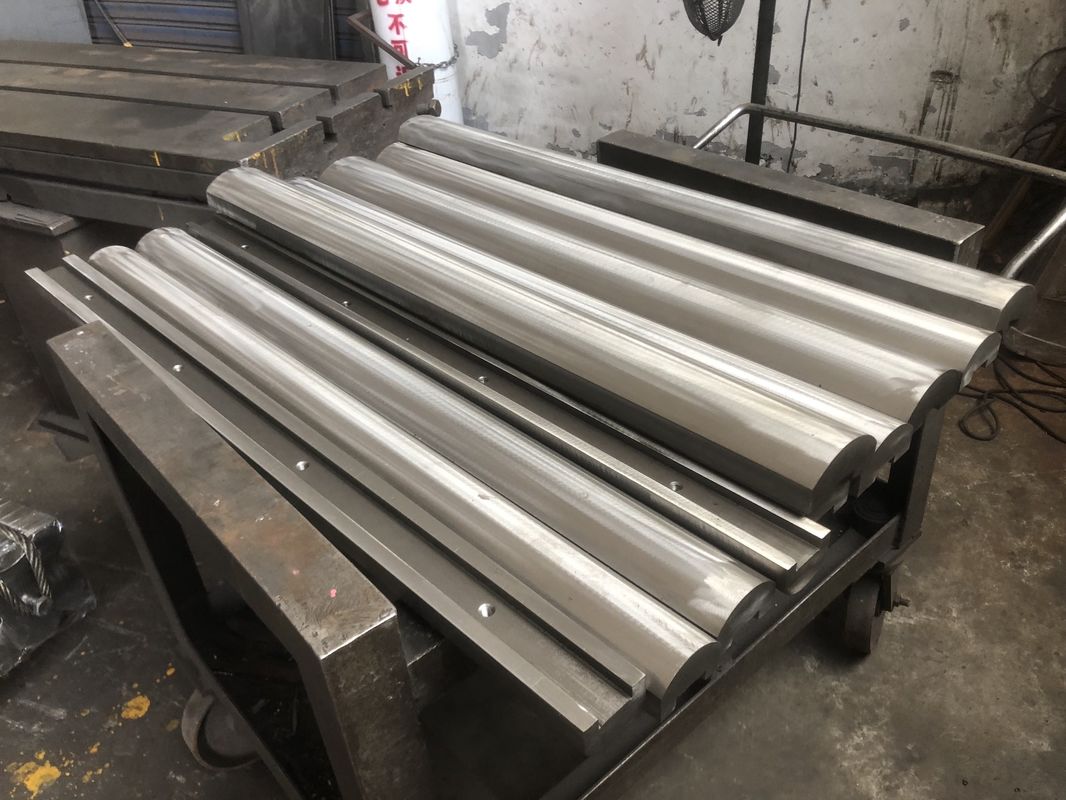

Abbiamo finito le lavorazioni con utensili del cutomer della Russia come foto sotto:

Il cliente lo usa per piegare il palo leggero, la dimensione del palo è lunghezza 10m, più di diametro basso è 65mm, il più grande diametro è 180mm, spessore è 4mm.

E questa progettazione di muffa di foggiatura è adatta a piegamento di 7 volte.

Dopo rivestimento, prima della consegna, proviamo ogni lavorazione con utensili. (molti produttori non provano)

Dettagli tecnici:

1. tutto il bordo non marcato di smusso è grado 1*45

2. la tolleranza di rettitudine del piano di riferimento A nella direzione longitudinale è 0.035mm

3. 10 pc saranno prodotti come uno messo. Dimensiona 100,10,50 R3 dovrebbe essere in coerente, tolleranza è 0.03mmm

4. Trattamento termico: estinzione dei 45-50 HRC
