Dettagli:
Termini di pagamento e spedizione:
|
Dimensione di taglio (mm): | 3000×1500 | Efficace viaggio: | L'asse X ((mm) 3050;asse Y (mm) 1520;asse Z (mm) 100 |
---|---|---|---|
Accuratezza di PositionaI: | L'asse X (mm/m) ±0.03;asse Y (mm/m) ±0.03;asse Z (mm/m) ±0.01 | Laser a fibra: | Cina MAX-12000W |

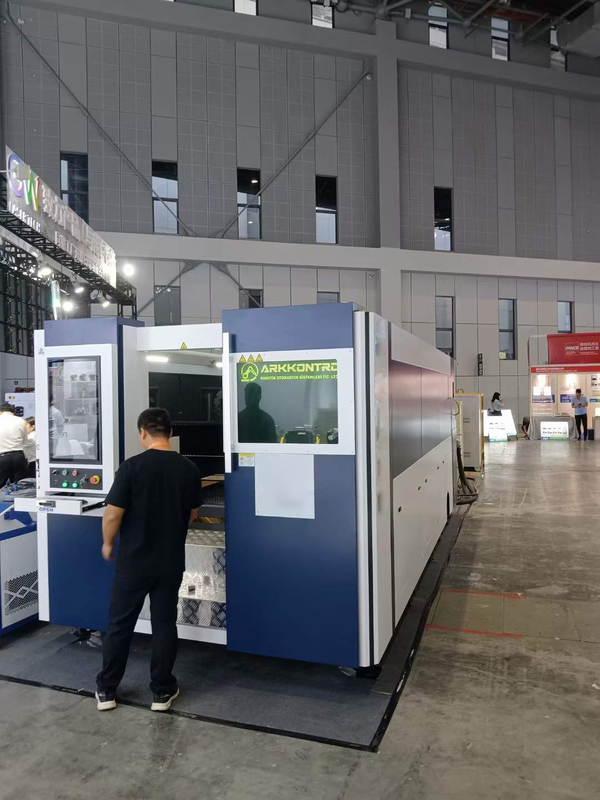

Evidenziare: | Macchine per il taglio laser a fibra di 3015W,tagliatrice del laser della fibra 12000W,due tavoli Fibra Laser Cutting Machine |
Introduzione del prodotto
Caratteristiche principali:
1"L'efficienza di conversione fotoelettrica può raggiungere il 30%, due o tre volte quella del CO2;
2"Meno consumo energetico, CO2 20% ~ 30%;
3, Nessun gas di lavoro laser, può risparmiare un sacco di costo di manutenzione laser;
4La trasmissione in fibra ottica, senza lente riflettente, non ha bisogno di regolare il percorso della luce.
5Utilizzato per il taglio di metalli non ferrosi, leghe di alluminio, rame e altri materiali
Caratteristiche del prodotto:
10"Software di taglio speciale, esperti di tecnologia di taglio, funzioni di chiamata dati;
11Sistema di rifornimento automatico
12"Valvula proporzionale di taglio della pressione del gas per regolare automaticamente,non è necessario regolare manualmente;
Configurazione di base del prodotto e parametri tecnici
- No, no, no, no. | Descrizione | Marchio |
1 | corpo principale della macchina | fabbrica |
2 | Carbinetto di funzionamento CNC | fabbrica |
3 | Scambio di lavoro | fabbrica |
4 | Laser a fibra | Cina MAX-12000W |
5 | frigorifero laser | HanLi |
6 | Testa di taglio laser | Shanghai BOCI BLT442, autofocus. |
7 | THC capacitivo | Cypcut BCS100 |
8 | Sistema CNC | Cypcut FSCUT6000, EtherCAT |
9 | Reduttore di precisione | Germania Techmech |
10 | Scaffalatura | Giappone SMAGIC |
11 | Servomotore | Cina INOVANZA |
12 | Guida lineare | Giappone SMAGIC |
13 | Valvola proporzionale | Giappone SMC |
14 | Parti elettroniche | Francia Schneider |
15 | Valvola solenoide | Giappone SMC |
16 | Stabilizzatore di tensione | Shanghai Huadong |
17 | Ritardo di sicurezza | Germania Pilz |
18 | Cornice di protezione per luci di sicurezza | Cina LNTECH |
19 | Porta di chiusura di sicurezza magnetica | fabbrica |
20 | Fotocamera interna e monitor laterale posteriore | fabbrica |
21 | Sistema di lubrificazione automatica | fabbrica |
22 | Vetro per finestre | Norma CE OD7 |
23 | Compressore d'aria | Opzionale |
24 | Apparecchiature di scarico delle polveri | Opzionale |
2,Parametri della tecnologia delle macchine utensili
Descrizione | Parametri tecnici | ||
Dimensione massima di taglio (mm) | 3000×1500 | ||
Viaggi efficaci | Asse X ((mm) | 3050 | |
Asse Y (mm) | 1520 | ||
Asse Z (mm) | 280 | ||
Precisione posizionale | Asse X (mm/m) | ± 0.03 | |
Asse Y (mm/m) | ± 0.03 | ||
Asse Z (mm/m) | ± 0.01 | ||
precisione del posizionamento ripetuto | Asse X (mm) | ± 0.02 | |
Asse Y (mm) | ± 0.02 | ||
Asse Z (mm) | ± 0.005 | ||
Velocità di posizionamento rapida | Asse X (m/min) | 100 | |
Asse Y (m/min) | 100 | ||
Asse Z (m/min) | 30 | ||
Dimensione L×W×H(mm) | 8790×2465×2105 (per riferimento) |
3Parametri del laser e del processo
Articolo 2 | Parametri tecnici | |
modalità di funzionamento | Continuo/modulazione | |
Potenza del laser ((W) | 12000 | |
lunghezza d'onda del laser (nm) | 1080±10 | |
Frequenza massima di modulazione ((KHz) | 5 | |
modalità laser | Modalità singola | |
Qualità ottica (M2) | 4 mm*mrad | |
Intervallo di regolazione della potenza (%) | 10-100 | |
Lunghezza della fibra (m) | 15 | |
Tipo di raffreddamento | raffreddamento ad acqua | |
Temperatura di funzionamento (°C) | 10-40 | |
Stabilità a lungo termine (24h) | < ± 3% | |
La durata del laser | 100000 | |
Consumo complessivo di energia (Kwh) | 36 |
4,Requisiti ambientali
|
Temperatura dell'ambiente di lavoro | -5°C-50°C |
|
Umidità relativa | 70% non condensante |
|
Ambiente circostante | ventilare, nessun impatto entro 5 metri |
|
Fornitore di tensione di alimentazione | 2P,220V±5%;3P,380V±5% |
|
Frequenza di alimentazione | 50 Hz |
|
Potenza di ingresso | 100 kW |
|
Tipo di messa a terra | Centralizzato direttamente |
Introduzione di componenti importanti
1,Corpo della macchina
Il corpo della macchina con la struttura della scatola di saldatura, dopo il processo di ricottura a sollecitazione, il processo tecnologico per la saldatura al ricottura a sollecitazione all'elaborazione grezza, invecchiamento da vibrazione,semilavoratura per invecchiamento a vibrazione, finire l'elaborazione, risolvere meglio lo stress dovuto alla saldatura, l'elaborazione, migliorando così notevolmente la stabilità della macchina utensile, può mantenere la precisione della macchina per lungo tempo.
2,Fascia trasversale
Corpo del fascio con metodo di integrazionedi alluminio, la ricottura successiva alla riduzione dello sforzo, il processo per la fusione alla ricottura alla lavorazione grezza, all'invecchiamento per vibrazioni, alla semilavorazione alla lavorazione per vibrazioni, alla lavorazione di finiture,altri macchinari, assicurare la resistenza, la rigidità e la stabilità della trave nel suo complesso,
la precisione del raggio per lungo tempo.
Laser a fibra
La sorgente laser MAX è una nuova generazione di pompa semiconduttrice a gamma spettrale vicino all'infrarosso (1070 ~ 1090 nm) a singolo modo con sistema laser a fibra continua dopata ad ytterbio, ha una potenza elevata,la qualità ideale del fascioIl sistema laser ha un'incomparabile e elevata affidabilità rispetto a vari laser a stato solido e laser a gas, i suoi vantaggi sono:ampia gamma di selezione delle lunghezze d'onda, con un rapporto segnale-rumore estremamente basso, un'elevata stabilità e una lunga durata di vita delle fonti di pompa.
Solo a titolo di riferimento
Caratteristiche principali:
Sistema CNC
Funzioni principali:
Testa di taglio
Parametro di taglio laser (solo per riferimento)
Materiale | Spessore (mm) | Gas di taglio | Velocità di taglio ((m/min) | Potenza ((W) | Pressa di taglio (barra) | Focus di taglio (mm) |
CS (Q235B) |
6 | Aria | 13 | 12000 | 12 ~ 14 | - Un'altra volta.5 |
N2 | 16 | 12000 | 12 ~ 14 | -1~-2 | ||
O2 | 2.8~2.9 | 3000~3500 | 0.6~0.8 | 7 ~ 8 | ||
8 | Aria | 10.5 | 12000 | 14~16 | - Due, due.5 | |
N2 | 10 | 12000 | 14~16 | -2~-3 | ||
O2 | 2.5~2.6 | 4000~4500 | 0.6~0.8 | 8 ~ 9 | ||
10 | Aria | 8 | 12000 | 14~16 | -3~-4 | |
N2 | 6 | 12000 | 14~16 | -3~-4 | ||
O2 | 2.2~2.3 | 4500 ~ 5000 | 0.6~0.8 | 9 ~ 10 | ||
12 | Aria | 5 | 12000 | 14~16 | - 4 - 5 | |
N2 | 4 | 12000 | 14~16 | - 4 - 5 | ||
O2 | 1.9~2 | 6000~7000 | 0.6~0.8 | 9 ~ 10 | ||
14 | Aria | 4 | 12000 | 14~16 | -6~-7 | |
N2 | 3.5 | 12000 | 14~16 | -6~-7 | ||
O2 | 1.6 | 7000~8000 | 0.6~0.8 | 9 ~ 10 | ||
16 | Aria | 2.8 | 12000 | 14~16 | -8~-9 | |
N2 | 2.6 | 12000 | 14~16 | -8~-9 | ||
O2 | 1.5 | 8000-9000 | 0.6~0.8 | 10 ~ 11 | ||
18 | Aria | 2.1 | 12000 | 14~16 | - 10 - 11 | |
O2 | 1.45 | 12000 | 0.6~0.8 | 10 ~ 11 | ||
20 | Aria | 1.7 | 12000 | 16~18 | - 11 - 12 | |
O2 | 1.4 | 12000 | 0.6~0.8 | 11~12 | ||
22 | Aria | 1.1 | 12000 | 18 ~ 20 | - 14 - 15 | |
O2 | 1.2 | 12000 | 0.6~0.8 | 11~12 | ||
25 | O2 | 1 | 12000 | 0.6~0.8 | 11~12 | |
30 | O2 | 0.4 | 12000 | 0.6~0.8 | 13 ~ 14 | |
35 | O2 | 0.35 | 12000 | 0.9~1.1 | 13 ~ 14 | |
40 | O2 | 0.3 | 12000 | 1.2~1.5 | 13 ~ 14 | |
45 | O2 | 0.2 | 12000 | 1.2~1.5 | 13 ~ 14 | |
SS (SUS304) |
6 | Aria | 17 | 12000 | 12 ~ 14 | -1~-2 |
N2 | 16 | 12000 | 12 ~ 14 | -1~-2 | ||
8 | Aria | 14 | 12000 | 14~16 | -2~-3 | |
N2 | 10 | 12000 | 14~16 | -2~-3 | ||
10 | Aria | 11 | 12000 | 14~16 | -3~-4 | |
N2 | 6 | 12000 | 14~16 | -3~-4 | ||
12 | Aria | 8 | 12000 | 14~16 | - 4 - 5 | |
N2 | 4 | 12000 | 14~16 | - 4 - 5 | ||
14 | Aria | 6 | 12000 | 14~16 | -6~-7 | |
N2 | 3.5 | 12000 | 14~16 | -6~-7 | ||
16 | Aria | 4 | 12000 | 14~16 | -7~-8 | |
N2 | 2.6 | 12000 | 14~16 | -7~-8 | ||
18 | Aria | 3 | 12000 | 14~16 | - 10 - 11 | |
N2 | 2 | 12000 | 14~16 | - 10 - 11 | ||
20 | Aria | 2 | 12000 | 16~18 | - 11 - 12 | |
N2 | 1.6 | 12000 | 16~18 | - 11 - 12 | ||
25 | Aria | 1.3 | 12000 | 18 ~ 20 | - 14 - 15 | |
N2 | 1.1 | 12000 | 18 ~ 20 | - 14 - 15 | ||
30 | Aria | 0.8 | 12000 | 18 ~ 20 | - 17-18 | |
N2 | 0.2 | 12000 | 18 ~ 20 | 6 ~ 7 | ||
40 | N2 | 0.15 | 12000 | 18 ~ 20 | 6 ~ 7 | |
50 | N2 | 0.1 | 12000 | 18 ~ 20 | 5 ~ 6 | |
AL (6061) |
6 | Aria | 12 | 12000 | 12 ~ 16 | -2~-3 |
8 | Aria | 8 | 12000 | 16~18 | -3~-4 | |
10 | Aria | 5 | 12000 | 16~18 | - Cinque, cinque.5 | |
12 | Aria | 3 | 12000 | 16 ~ 20 | - Sei, sei.5 | |
14 | Aria | 2.5 | 12000 | 16 ~ 20 | -7~-8 | |
16 | Aria | 1.8 | 12000 | 16 ~ 20 | -8~-9 | |
18 | Aria | 1.2 | 12000 | 16 ~ 20 | - 9 ~ 10 | |
20 | Aria | 0.8 | 12000 | 16 ~ 20 | - 10 - 11 | |
22 | Aria | 0.5 | 12000 | 16 ~ 20 | - 11 - 12 | |
Acciaio | 6 | Aria | 10.5 | 12000 | 12 ~ 16 | -2~-3 |
8 | Aria | 7 | 12000 | 16~18 | -3~-4 | |
10 | Aria | 4 | 12000 | 16~18 | - Cinque, cinque.5 | |
12 | Aria | 2.2 | 12000 | 16 ~ 20 | - Sei, sei.5 | |
14 | Aria | 2 | 12000 | 16 ~ 20 | -7~-8 | |
16 | Aria | 1.5 | 12000 | 16 ~ 20 | -8~-9 | |
18 | Aria | 0.9 | 12000 | 16 ~ 20 | - 9 ~ 10 | |
20 | Aria | 0.7 | 12000 | 16 ~ 20 | - 10 - 11 | |
22 | Aria | 0.4 | 12000 | 16 ~ 20 | - 11 - 12 | |
Lo spessore dei materiali verdi consente loro di essere trattati per lunghi periodi e in grandi quantità. | ||||||
Lo spessore giallo del materiale indica che può essere lavorato, ma con l'aumento della temperatura del materiale, le fluttuazioni della pressione di taglio, la composizione irregolare della piastra e altri fattori fluttuano,il processo di lavorazione è instabile, si raccomanda di utilizzare un laser ad alta potenza. | ||||||
Spessore rosso del materiale significa che può essere tagliato, non può essere lavorato in lotti. |
Costo di esercizio: (solo a titolo di riferimento)
- No, no, no, no. | Nome | Domanda di quantità |
1 | Energia elettrica | 30-35KW/h (considerando il fattore di potenza) |
2 | Ossigeno | 6L-7L/h |
3 | Acido nitrico | 16L-20L/h |
4 | Lenti di protezione | 3-4 pezzi/mese |
5 | Nozzolo | 3-4 pezzi/mese |
Consumabili
- No, no, no, no. | Nome | Qnt. | Unità |
1 | Lenti di protezione | 20 | pc |
2 | Fusoliera | 20 | pc |
3 | Anello di ceramica | 1 | pc |
Il cliente prepara le parti:
- No, no. | Articolo | Specificità | Quota |
1 | Cavo di alimentazione della macchina | 10 mm2*8 | 25 metri, secondo il sito |
2 | Cavo di messa a terra della macchina | 10 mm2 | 25m, a seconda del sito |
3 | Barre di rame di macinatura | Diametro: 35 mm | 2.5m |
4 | acqua deionizzata | Seconda classe | 100L |
5 | Scatola di cambio | 220V 2 fasi, 380V 3 fasi, 5 fili | 2 |
6 | Fuse di tubi ad alta pressione | In linea per compressore d'aria. 10 mm. | 2 |
7 | tubi di gas | 10 mm | 20 metri |
8 | Serbatoio di ossigeno | 220L | 1 |
9 | Cisterna di N2 | 220L | 1 |
10 | Carburatore ((con regolatore di pressione e tubo) | 100L | 1 |
11 | Fornitura di potenza di ingresso | > 80 kW | 1 |
